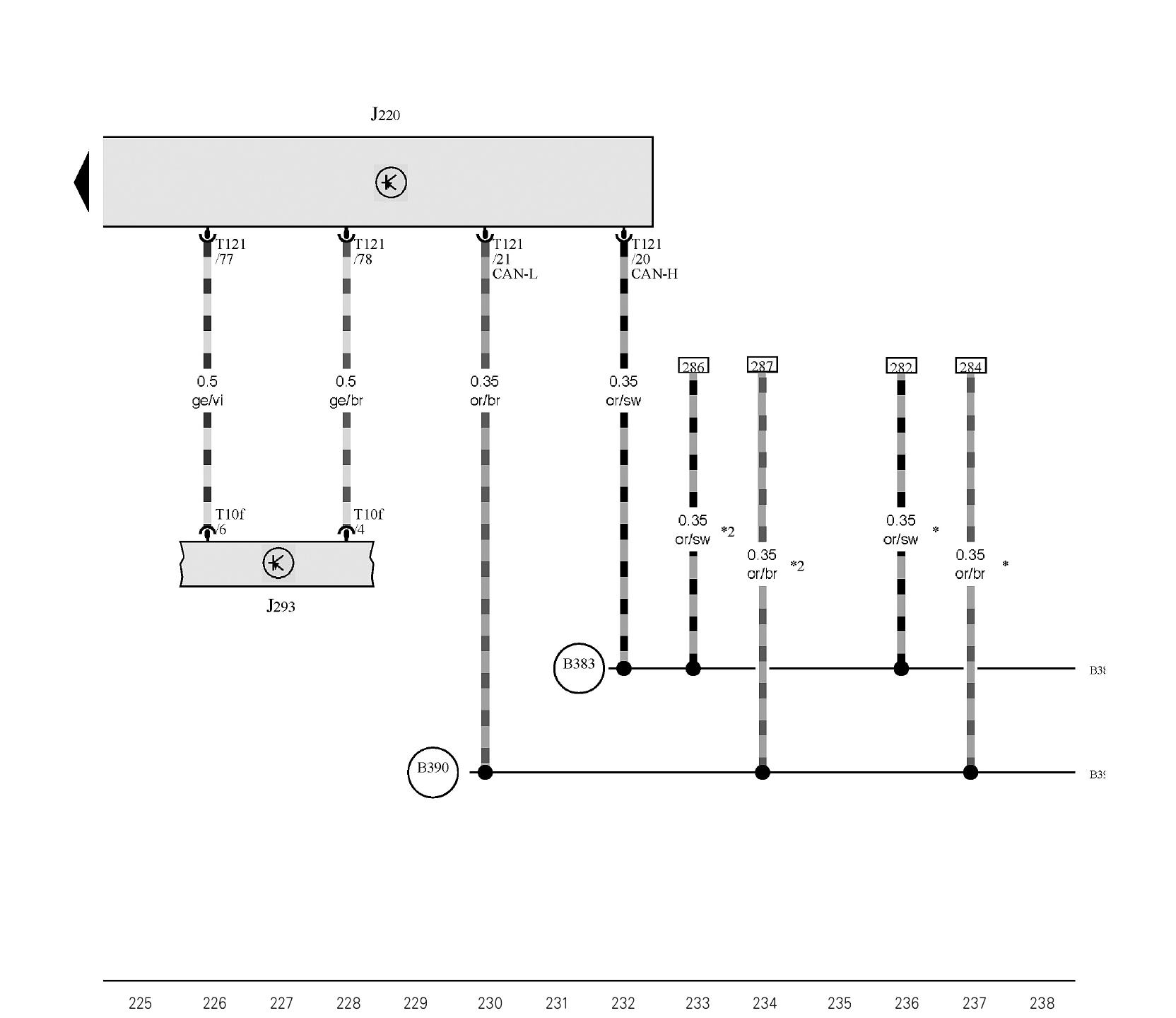

图1-1-17 Motronic控制单元、散热器风扇控制单元
分类：上汽斯柯达车电路图208字
J220-Motronic控制单元 J293-散热器风扇控制单元 T10f-10芯插头连接，黑色 T121-121芯插头连接，黑色 B383-连接1(驱动CAN总线，High)，在主导线束中 B390-连接1(驱动CAN总线，Low)，在主导线束中 *-用于带车载电网控制单元BCM的汽车 *2-用于带车载电网控制单元BFM的汽 ...... （共208字） [阅读本文]>>
