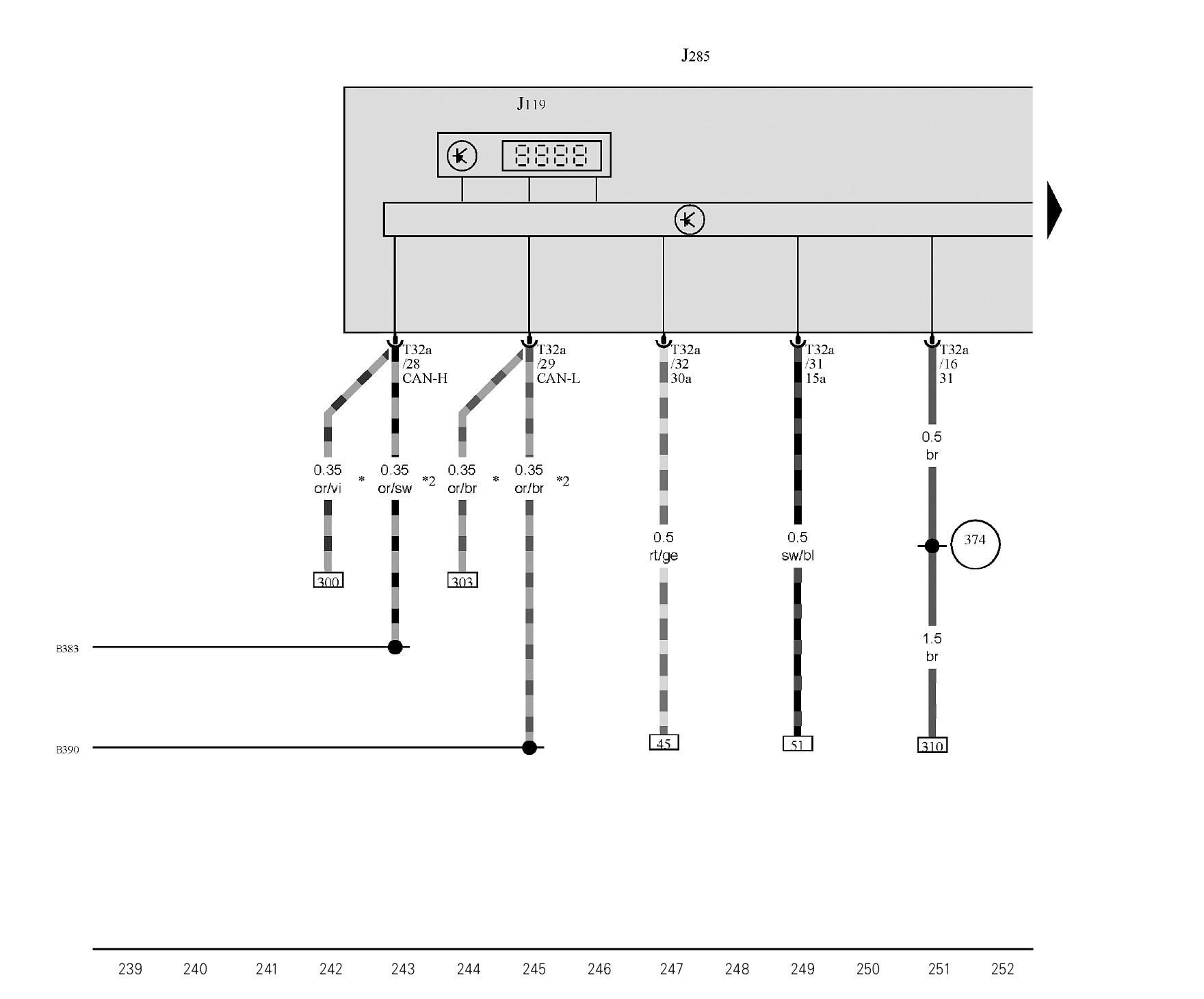

图1-1-18 多功能显示器、组合仪表中的控制单元
分类：上汽斯柯达车电路图184字
J119-多功能显示器 J285-组合仪表中的控制单元 T32a-32芯插头连接，蓝色 374-接地连接9，在主导线束中 B383-连接1(驱动CAN总线，High)，在主导线束中 B390-连接1(驱动CAN总线，Low)，在主导线束中 *-用于带H7大灯的汽车 *2-用于带H4大灯的汽 ...... （共184字） [阅读本文]>>
