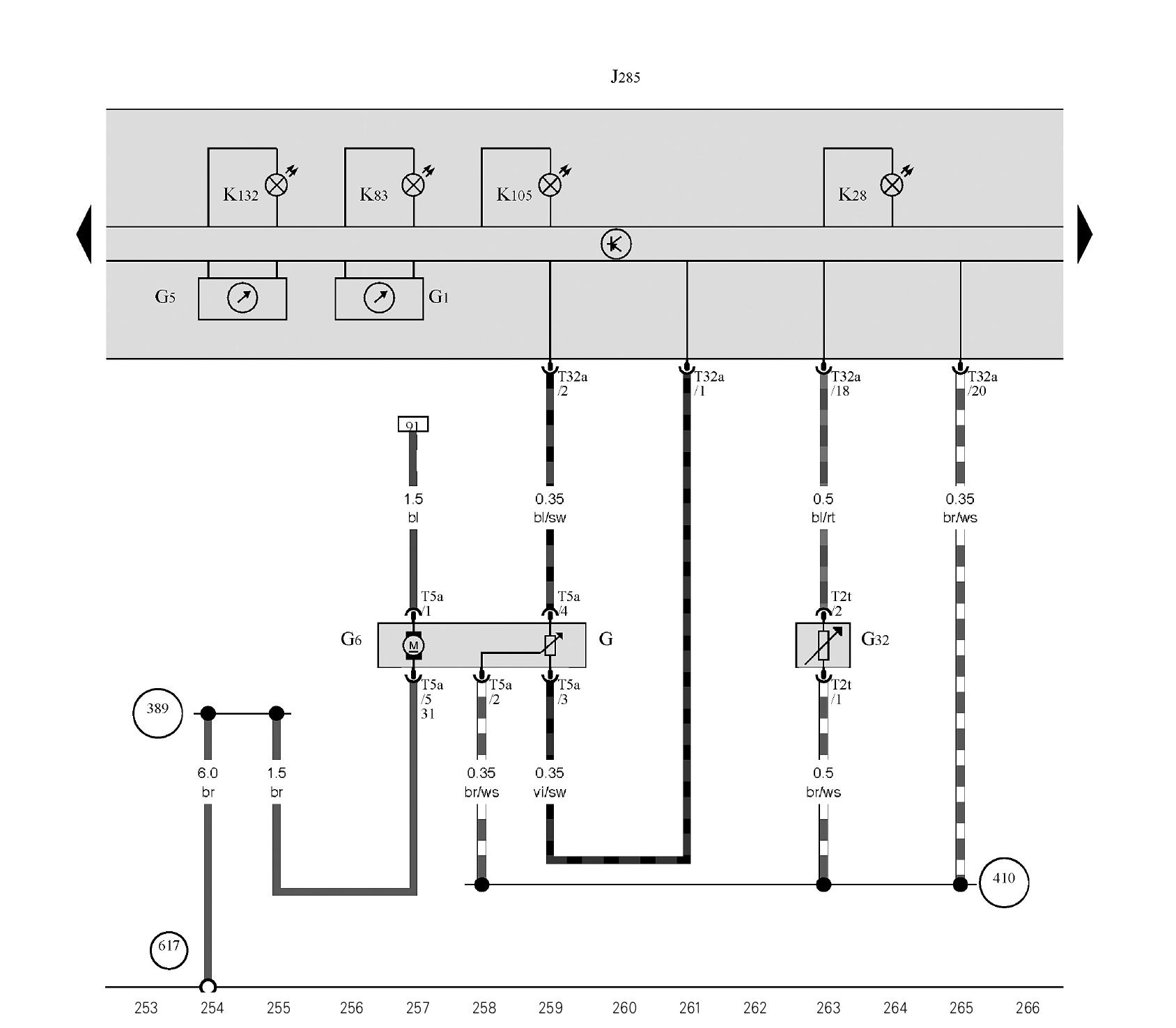

图1-1-19 燃油表传感器、燃油表、转速表、预供给燃油泵、冷却液不足显示传感器、组合仪表中的控制单元、冷却液温度和冷却液不足显示指示灯、废气警告灯、燃油表指示灯、电子油门故障信号灯
分类：上汽斯柯达车电路图337字
G-燃油表传感器 G1-燃油表 G5-转速表 G6-预供给燃油泵 G32-冷却液不足显示传感器 J285-组合仪表中的控制单元 K28-冷却液温度和冷却液不足显示指示灯 K83-废气警告灯 K105-燃油表指示灯 K132-电子油门故障信号灯 T2t-2芯插头连接，黑色 T5a-5芯插头连接，黑色 T32a-32芯插头连接，蓝色 389-接地连接24，在主导线束中 410-接地连接1(传感器接地)，在主导线束中 617-右侧A柱下部接地点 ...... （共337字） [阅读本文]>>
