第一章 综述
变频器是一种静止的频率变换器，它把配电网50Hz(或60Hz)恒定频率的交流电，变成可调频率的交流电，供普通交流异步电动机作为电源用，从而实现变速、稳速(恒速)。由于变频器具有高效率的驱动性能和很好的控...查看详细>>
396字
一、工作原理

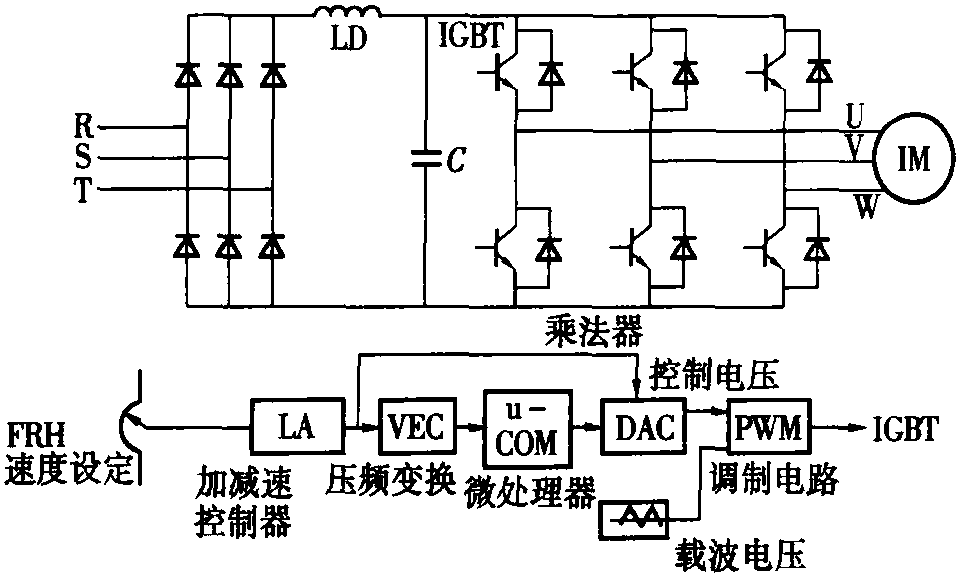

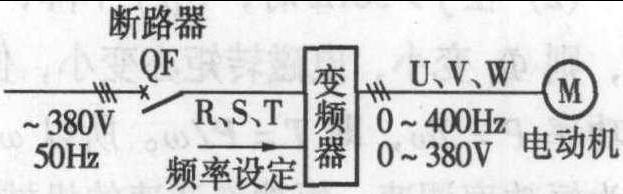

变频器可理解为能改变施加于交流电动机出线端头上的电源频率值及电压值的调速装置。它由电力电子器件(例如整流模块、IGBT)、电子器件(集成电路、开关电源、电阻、电容器等)和微处理器(CPU)等组成。变频器...查看详细>>
2634字6图
二、输出电路能否串接交流接触器

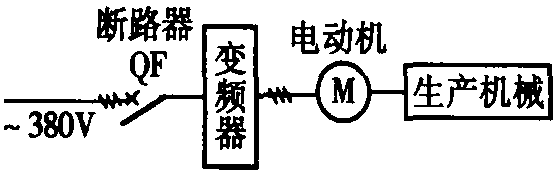

一般情况下，应采用直联的方式，如图1-1-7(a)所示。但在必要时，在一定条件下，亦是可以的，通常有以下两种情况。(1)工频—变频切换。如图1-1-7(b)所示，接触器KM1、KM2同时合上处于变频运行...查看详细>>
514字3图
三、变频器对工作环境的要求

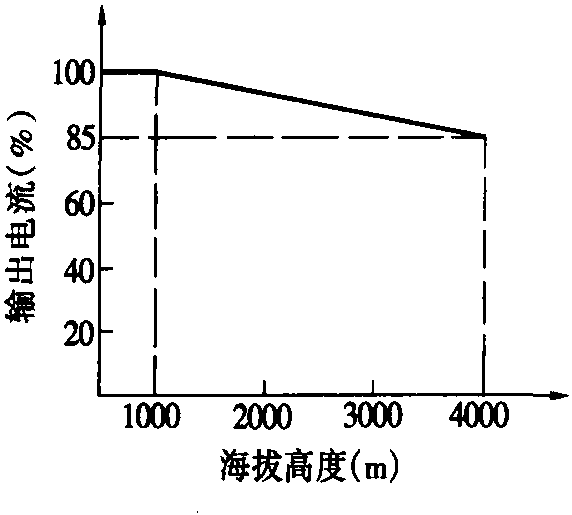

(一)变频器使用环境变频器对工作(安装场所)环境的要求见表1-1-3。(二)正确处理变频器与环境的关系1.变频器与海拔高度的关系一般变频器的说明书中都指出只适用于海拔1000m以下工作。我国地域广阔，地...查看详细>>
2893字5图第二节 变频器的控制形式
从变频器的综合性能来看，控制形式是主要的先天因素。选用原则是“既不大材小用，又不小材大用”，这样才能做到经济、合理、实用、有效。市场上流通的低压变频器真是五花八门、琳琅满目，品牌约有60余种，但从技术性...查看详细>>
116字
一、压/频控制又称U/f控制
第一代产品的原理是正弦脉宽调制，即SPWM。为保持主磁通恒定、必须在变频同时变压，满足U/f=C这一原则。它具有简单价低，使用调试方便等优点，适用于各种水泵、风机的节能，节电率高，使用效果好。主要问题是...查看详细>>
209字1图
二、空间电压矢量控制又称SVPWM控制

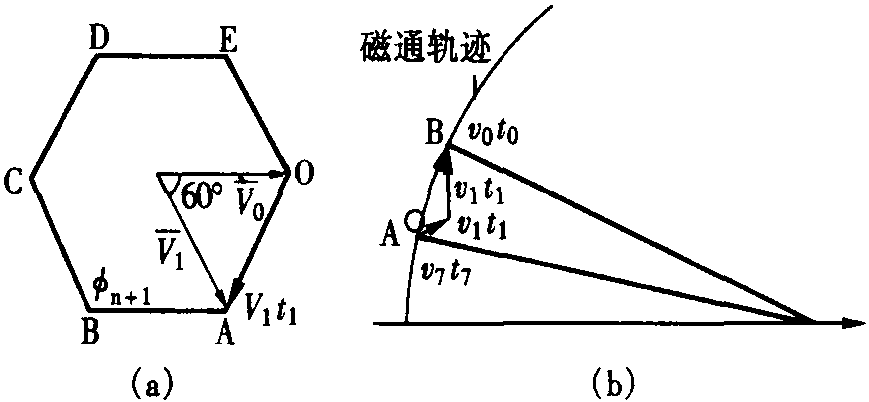

其原理是控制电动机的气隙磁通，减小低频时异步电动机的转矩脉动。实质是磁通轨迹控制，因为电压矢量的积分是磁通矢量，选择电压间矢量空间矢量见图1-2-2，使磁通的轨迹在圆周上以内切多边形代圆，这就是磁通轨迹...查看详细>>
318字1图
三、矢量控制又称VC控制

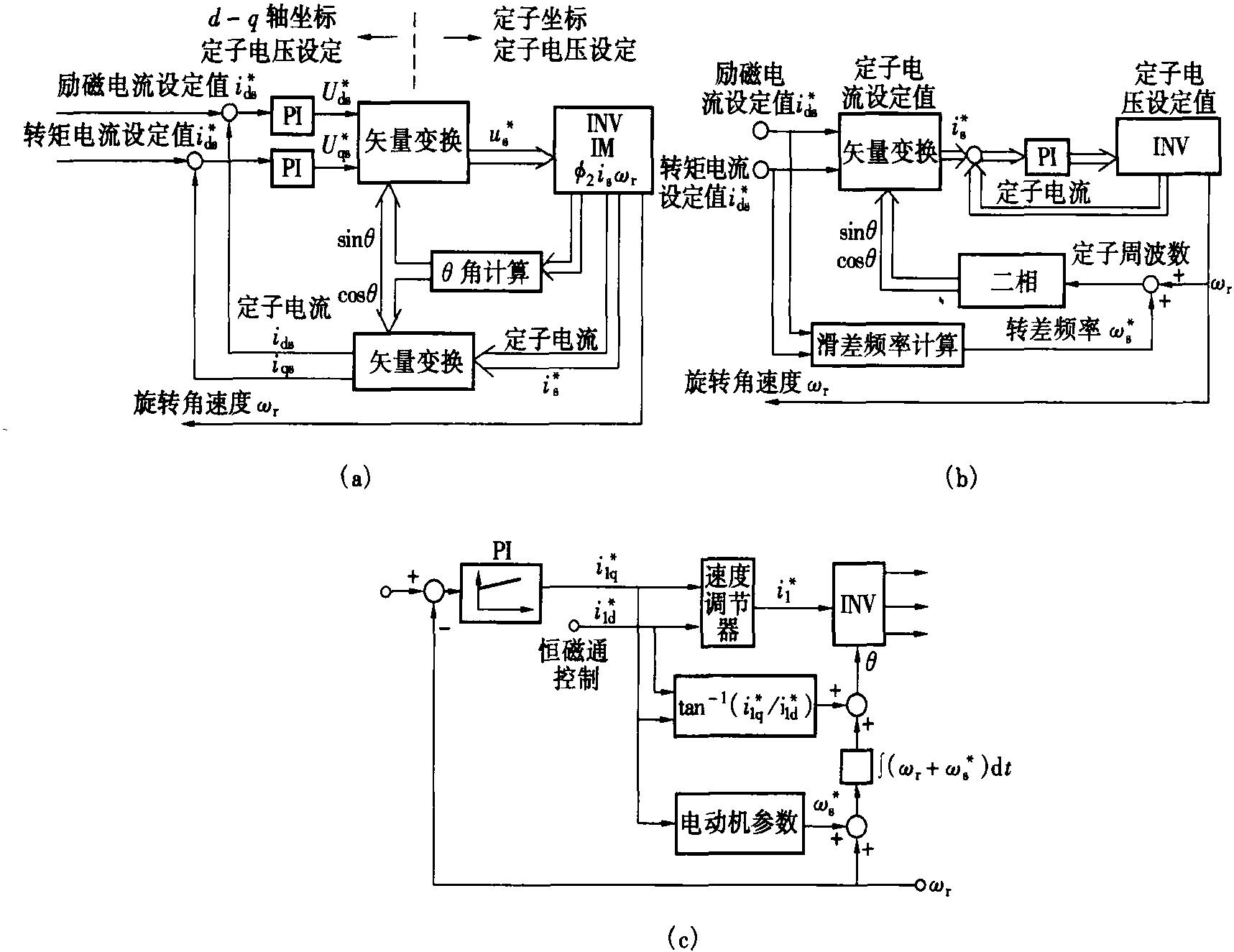

属第三代产品。其原理是通过电动机的动态数学模型，分别控制电动机的转矩电流和励磁电流。在矢量控制中，着眼于用转子磁通来控制电动机的定子电流，状态方程中以励磁电流和转矩电流作为变量，亦采用电流闭环控制，实际...查看详细>>
370字1图
四、直接转矩控制又称DTC控制

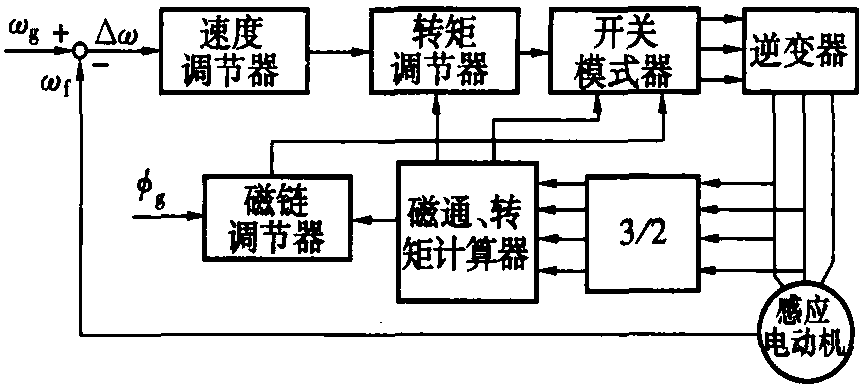

属第四代产品。其基本原理是通过对磁链和转矩的直接控制来确定逆变器的开关状态，这样不需要复杂的数学模型及中间变换环节，就能有效地控制力矩值，现产品可在0.5～0Hz时，应大于150%～200%MN的起动力...查看详细>>
329字1图
五、多种方式控制于一机

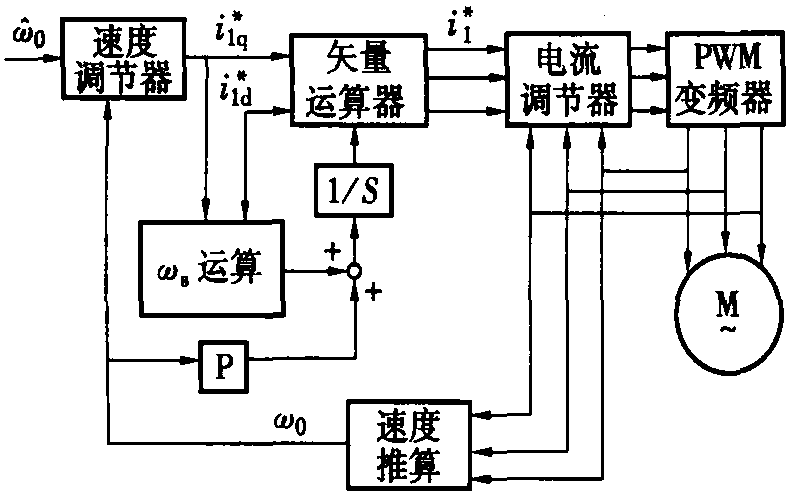

为适应用户的需要，它既可为节能运行方式U/f控制，又可为调速运行方式。分无速度反馈矢量控制(N-SSVC)和有速度反馈矢量控制(H-SSVC)两种方式。这样一机有三种运行方式可任意选择，大大拓宽了使用的...查看详细>>
749字2图
