1.4.2 图纸幅面

分类：土木工程专业毕业设计639字

图纸的幅面及图框尺寸见图1.4.1和表1.4.1、表1.4.2。

(a) A0～A3横式

(b) A4

(c) A0～A3立式

(d)米制尺度

(e) 标题栏

(f) 会签栏

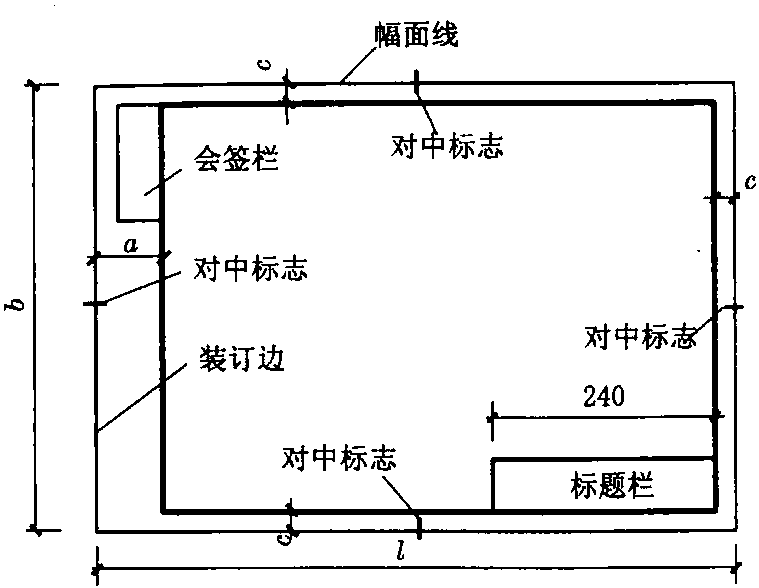

图1.4.1 图纸幅面

注：1.有特殊需要的图纸，可采用b×l为841mm×892mm或1189mm×1261mm的幅面。

2.需要缩微复制的图纸，其一个边上应附有一段准确的米制尺度，四个边上均应附有对中标志。

图纸中幅面规格

　

表1.4.1

幅面代号

尺寸代号A0A1A2A3A4b×l841×1 189594×841420×594297×420210×297c105a25

图纸加长尺寸(只允许加长图纸的长边)

　

表1.4.2

幅面代号长边尺寸长边加长后尺寸A011891338 1487 1635 1784 1932 2081 2230 2378A18411051 1261 1472 1682 1892 2102A2594743 892 1041 1189 1338 1487 1635 1784 1932 2081A3420631 841 1051 1261 1472 1682 1892

图纸标题栏应按 ......     （共639字）    [阅读本文]>>
