图线宽度：0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1.0mm、1.4mm、2.0mm。
线宽比：每个图样的线宽不得超过3种，其线宽比应为b：0.5b：0.25b。若选用两种线宽，宜为b：0.25b。线型的选用见表1.4.3。

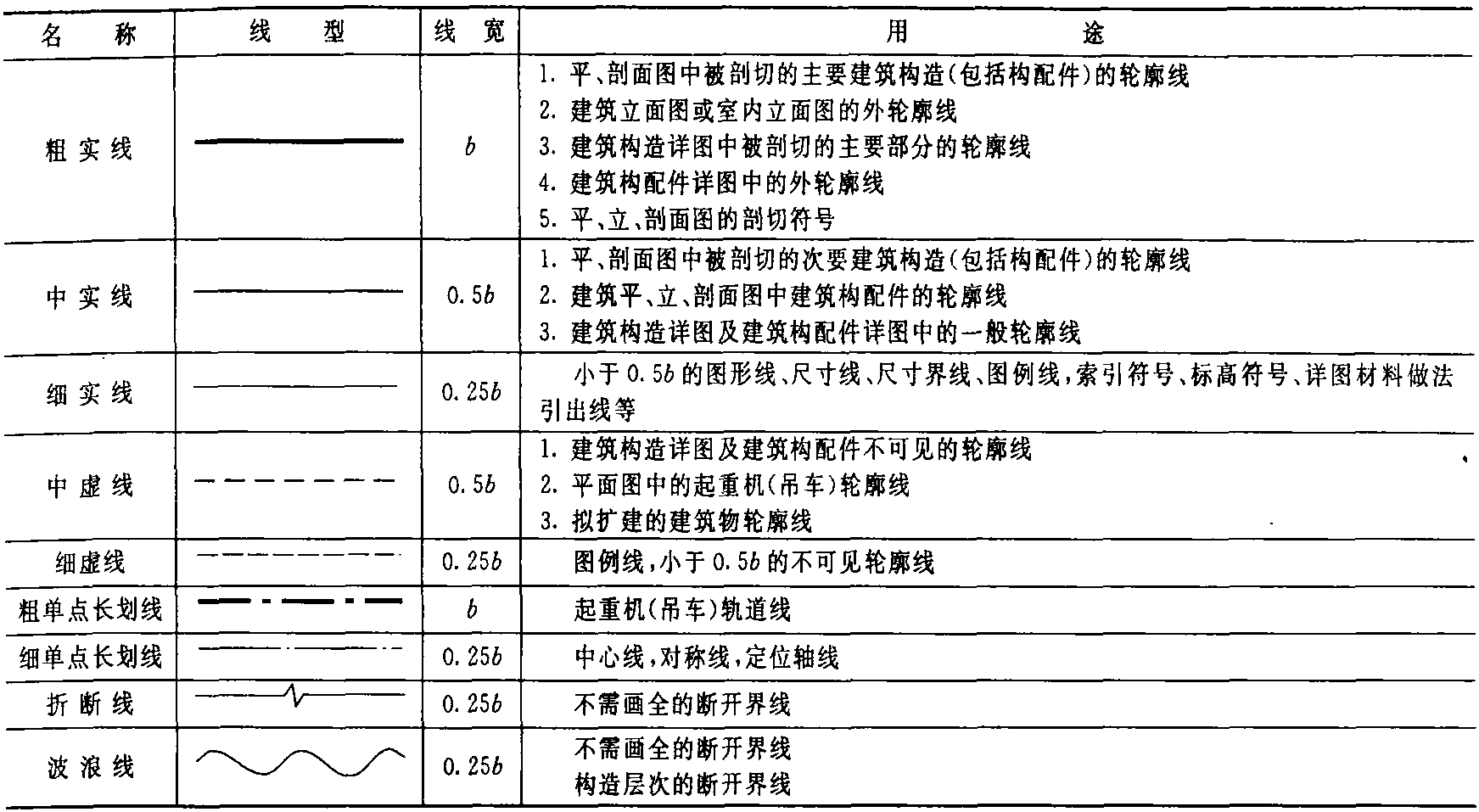

线型
表1.4.3
注：地平线的线宽可用1.4b。
图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
虚线与虚线交接或虚线与其他图线交接时应是线段交接。虚线为实线的延长线时，不得与实线连接。点划线与点划线交接或点划线与其他图线交接时，应是线段交接 ...... （共278字） [阅读本文]>>
