(一) 主回路原理图

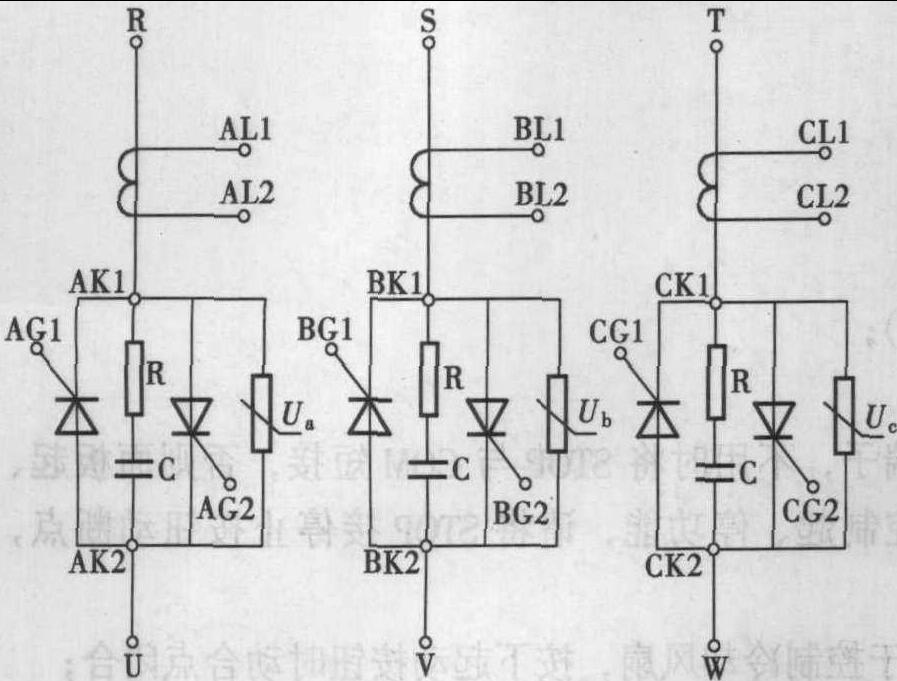

WJR节电型主回路原理图见图2-1-3所示。
图2-1-3 WJR节电型主回路原理图
(二) 主回路端子接线图
接线端子分为壁挂式和柜式两种，具体见图2-1-4。图中，2-1-4 (a)为22～132kW主回路接线图，2-1-4 (b)为150～315kW主回路端子接线图。
(三)安全注意事项
(1) 电源线及地线配线时，配线线径规格的选定需依照电工法规的标准施行配线，以确保安全。
(2)输入电源R、S、T有相序区别。
(3)接地线愈短愈好。
(4)不可将交流电源连接至输出端子U、V、W。
(5)检修WJR软起动器时应断开主电源和控制电源。
(6) 晶闸管出线端(接电动机一侧)不应有补偿电容。
(四)控制回路(电路板) 端子
控制回路(厂家指的是电路板，又叫控制 ...... （共1004字） [阅读本文]>>
