WJR节电型软起动器是用面板功能键操作的，它共有6个按键，一个LED显示屏，如图2-1-6所示。

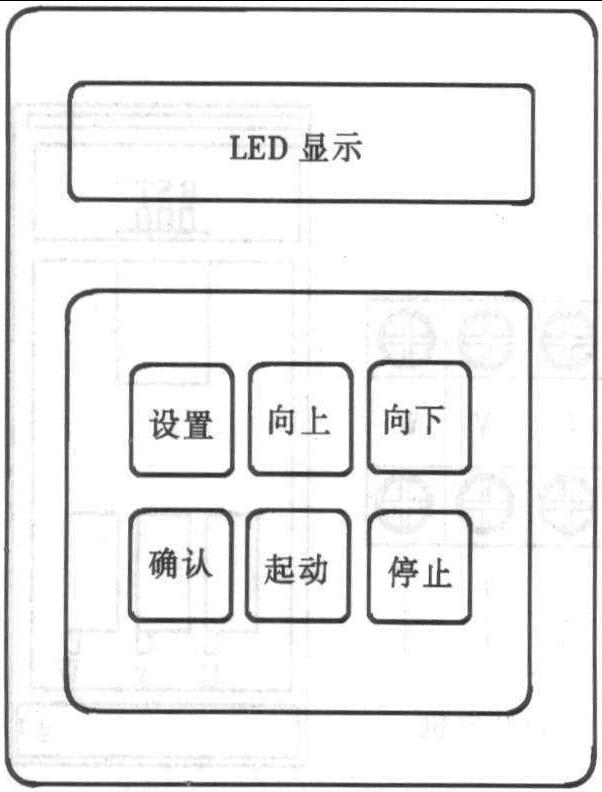

图2-1-6 WJR节电型(22～315kW)面板示意图
操作时调整参数过程为：
整机通电后，LED显示为A(电流)或U(电压)此时为正常的待机状态，并可以进入参数调整状态。按“设置”键进入调整状态，LED第一位显示“P”，表示设备已进入参数调整状态。此时第五位显示相应参数的项目序号(见表2-1-2)。按“向上”或“向下”键选择参数的项目序号，并按“确认”键即可进入该项的调整状态。再按“向上”或“向下”键修改该项参数值。当参数调整合适后按“确认”键显示“OK”表明设备已保存调整后的参数值，再按“设置”键退 ...... （共684字） [阅读本文]>>
