1.板上小型设备基础的设置
板上的小型设备集中荷载较大或振动较大时，设备基础应设置在梁上，如图4-12所示。
设备荷载分布的底面积较小时，可设单梁，如图4-12(a) 所示。
设备荷载分布的底面积较大时，应设双梁，如图4-12(b) 所示。

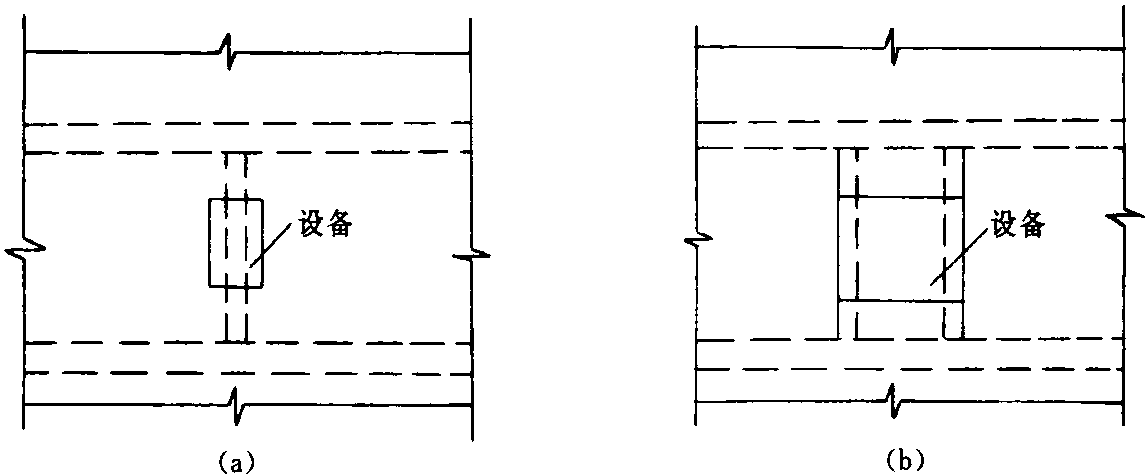

图4-12 板上小型设备基础的设置
2. 板与设备基础的连接
板上小型设备基础宜与板同时浇灌混凝土。因施工条件限制允许作二次浇灌，但必须将设备基础处的板面凿成毛面，洗刷干净后再进行浇灌。当振动较大时，需配置板与设备基础的连接钢筋，如图4-13所示。
3.设备基础上预埋螺栓的中心线或预留孔壁至基础外边缘的距离要求
详见图4-14。若不能满足，其处理方法见图4-15 ...... （共609字） [阅读本文]>>
