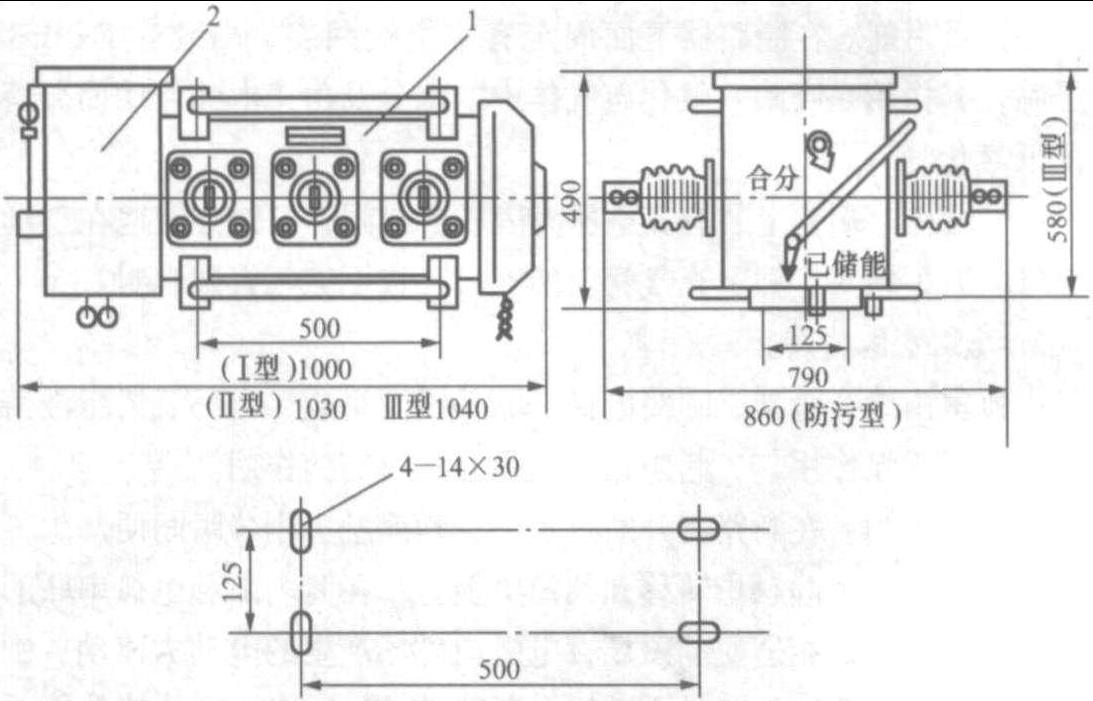

图7-8所示为LW3—10型断路器外形及安装尺寸，安装后应满足如下要求。
图7-8 LW3—10型断路器外形及安装尺寸图
1—断路器本体;2—操动机构
注： 离地2.8m以上。
(1)混凝电杆的埋设应牢固、可靠。
(2)断路器操作时，混凝土杆和支架应无明显摇动现象。
(3)断路器应可靠接地。
(4)断路器的接线端子在接线时不允许拉动，并保证在正常情况下不受外力 (电动力除外)影响。
提醒注意的是：在搬运和安装本体时，绝不允许抬6支瓷套，否则瓷套会受力折断，破坏密封，造成漏气，导致产品不能使用。
表7-8所示为LW—10型SF6断路器的主要调试数据。
表7-8 LW—10型SF6断路器主要调试数据
序号名 称单位数 据1总行程mm58±2(62±1. ...... （共549字） [阅读本文]>>
