船舶机械中常见的机构，大多是平面机构，其运动模型简图，可参见表1.1.1-10。运动的类型及其特征，可参阅表1.1.1-11。

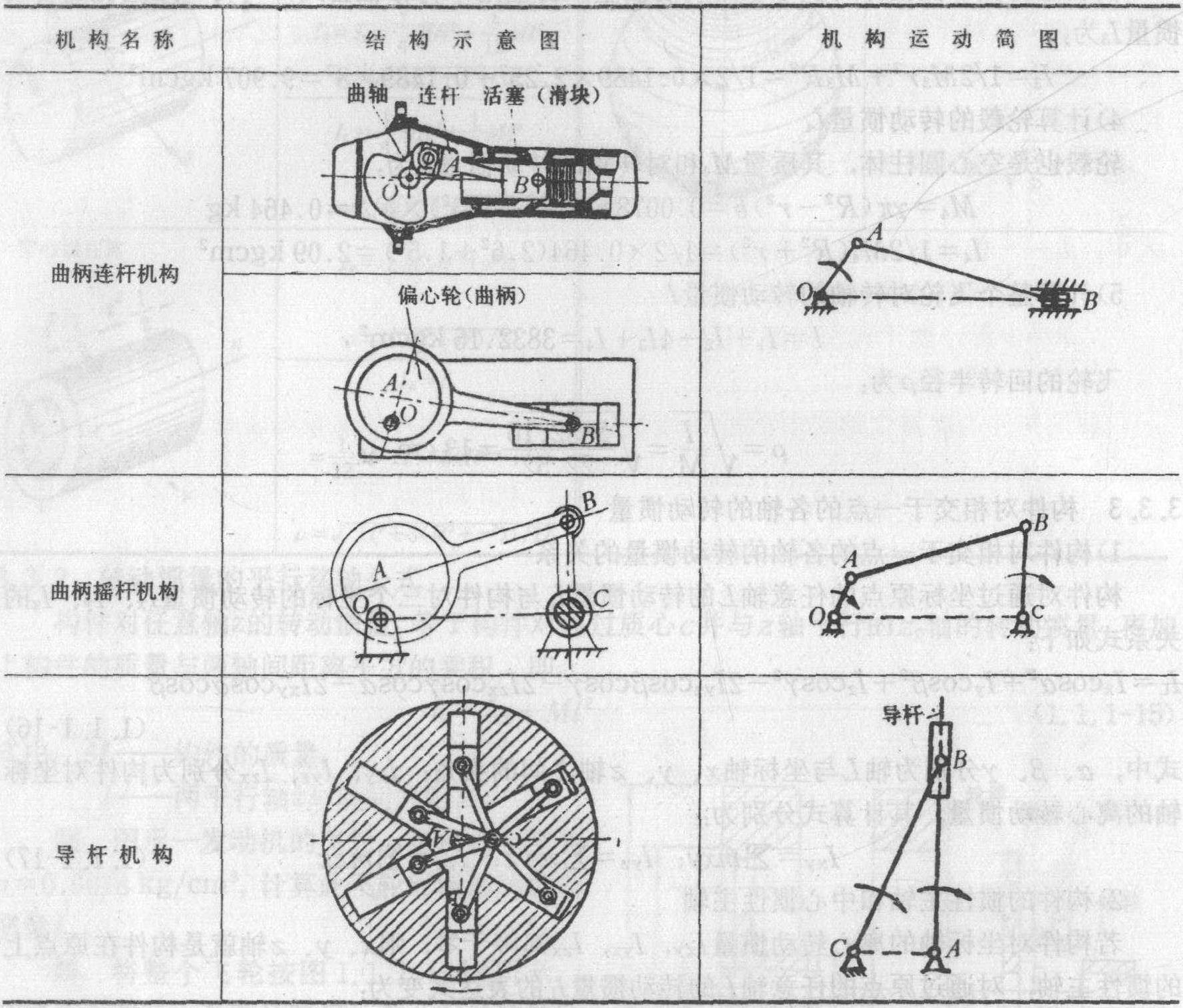

表1.1.1-10 机构运动模型简图
表1.1.1-11 平面机构中运动的分类
分 类运 动 特 征点的运动直线运动点的运动轨迹是直线，如表1.1.1-10上曲柄滑块机构中B点的运动曲线运动点的运动轨迹是曲线或圆，如表1.1.1-10上曲柄滑块机构中A点的运动。
圆周运动是曲线运动的特殊情况构件的运动平行移动
(简称平动或平移)1.构件上任意一条直线始终作平行于其自身的运动
2.构件上各点的轨迹都相同，且在同一瞬时各点都具有相同的速度和加速
度。如表1.1.1-10上曲柄滑块机构中滑块的运动、简谐运动机构中 ...... （共512字） [阅读本文]>>
轮机工程1.3.1最基本的量对物体进行受力分析时，最基本的量为力和力偶。1)力常用符号、、等来表示，它是一个矢量，其作用效果由三要素——大小、方向、作用线决定。其合成和分解，均应满足平行四边形法则。力的法定度量
轮机工程受力分析通常按以下的方法和步骤：1)确定研究对象，将实际的结构简化成力学模型。2)分析主动力，包括各种载荷。3)参照约束反力图，分析有约束处的约束反力。4)将所有的力绘成物体受力图。例：气阀装置如图1.
轮机工程2.2.1力的投影力在直角坐标轴ox，oy，oz上的投影，分别为Fx、Fy、Fz，是标量，其计算公式可见下表。表1.1.1-2力的投影2.2.2力矩力矩代表力使物体绕一轴的旋转趋势，其定义如下：1)力作
轮机工程2.3.1两力平衡条件作用于一刚体上的两个力，使刚体处于平衡状态的必要和充分条件是：两个力大小相等方向相反，并沿同一作用线。2.3.2三力平衡条件刚体受三力作用而平衡，此三个力必在同一平面内，汇交于一点
轮机工程2.4.1滑动摩擦表1.1.1-3常用材料的摩擦系数注：表中括号内为静滑动摩擦系数μ，否则为动滑动摩擦系数μ′，这些滑动摩擦系数是试验数值，只能作为近似计算时的参考。当两物体间有相对滑动或滑动趋势时，在
