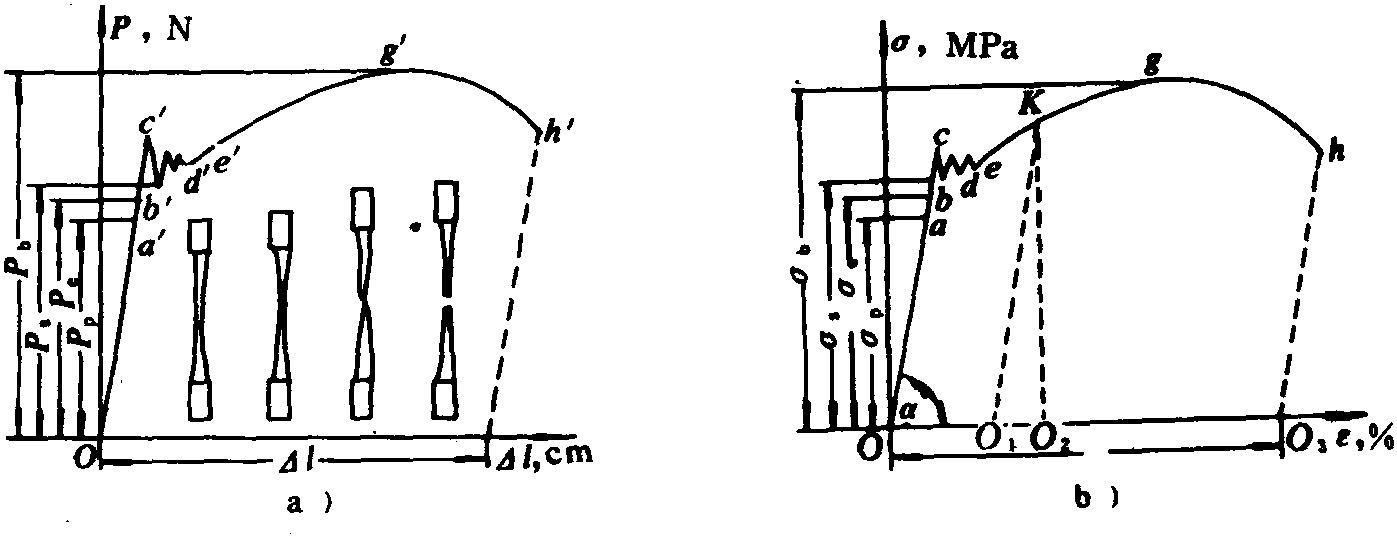

图1.1.1-30 低碳钢试件的拉伸图和应力-应变曲线
a)低碳钢试件的拉伸图; b)低碳钢材料拉伸时的应力-应变图
构件强度与制造构件的材料性能密切相关。低碳钢拉伸时的应力〔σ——应变(ε)曲线，最典型地反映了金属材料的机械性能，如图1.1.1-30所示。其说明可见表1.1.1-31。
表1.1.1-31 低碳钢拉伸时的机械性能
至于其它各种金属材料的拉伸应力——应变曲线，可见图1.1.1-31。
图1.1.1-31 a)中是16Mn钢与A3钢的比较，两者形状相似，但16Mn钢的屈服极限及
强度极限都相对较高。图1.1.1-31b) 中是几种其它金属材料的应力——应变曲线。有明显屈服现象的材料破坏时，有较大的塑性变形，伸长率δ>5%，称为塑性材料。无 ...... （共1624字） [阅读本文]>>
