如用上述方法求回转体倾斜相交的相贯线，作图就比较麻烦，例如圆管斜交圆锥管 (图3-22)。如用素线法求相贯线，则首先必须画出相贯线的积聚投影——斜视图，然后才能求出其主视图。这时，圆锥管在斜视图中出现了椭圆曲线 (图3-23)，显然作图相当麻烦。

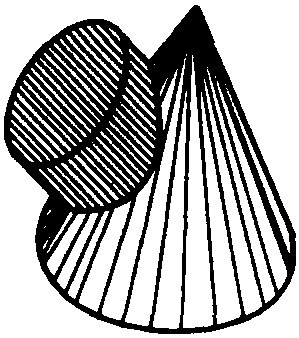

图3-22 圆管斜交圆锥管示意图
图3-23 用素线法求圆管与圆锥管斜交的相贯线
若用辅助平面法求相贯线，如用正垂面沿圆管素线截切相贯体，则圆锥截交线为复杂的曲线 (椭圆); 若用水平面截切相贯体，则圆管截交线为复杂的曲线。求一个共有点就要画一次较复杂的曲线，求足够多的共有点也至少要画出三次复杂曲线，作图太麻烦。因此，对这类回 ...... （共1251字） [阅读本文]>>
铆工操作钢中含有一种或多种合金元素的钢称为合金钢。1.合金钢的分类合金钢的主要分类方法有以下几种。(1)按用途分类。可分为合金结构钢，合金工具钢，特殊性能合金钢三大类。(2)按合金元素总含量可分为低合金钢、中合
铆工操作型钢是钢材四大品种(板、管、型、丝)之一。型钢的种类很多，按其断面形状，可分为简单断面型钢和复杂断面型钢。简单断面型钢有圆钢、方钢、六角钢、扁钢和角钢;复杂断面型钢有槽钢、工字钢、钢轨及其他异型钢材等。
铆工操作异型钢材是为了特殊需要而轧制的，在很多工业部门得到应用，图1-5为几种常见的异型钢材断面形状。图1-5异型钢材除轧制的异型钢材外，还广泛生产模压型钢以供需要，这种型钢可以制成各种形状的构件，其特点是断面
铆工操作(1)木折尺。常用的木折尺有两种：四折木尺，其长度为500mm;八折木尺，其长度为1m。木折尺一般用于常温下测量精确度要求不高的工件。(2)钢板尺。钢板尺有公制和英制两种尺寸刻度。它的规格较多，铆工常用
铆工操作(1)画规用来截取尺寸、画弧或画圆，其两尖端须经淬火。(2)地规如图2-5所示，它的用途与画规相同，多用于大型构件的放样。(3)样冲如图2-6所示，多用高碳钢制成。放样和号料时用来打记号或冲样眼，便于划
