1.4.2　凸、凹模工作部分尺寸和公差

分类：模具实用技术设计2301字

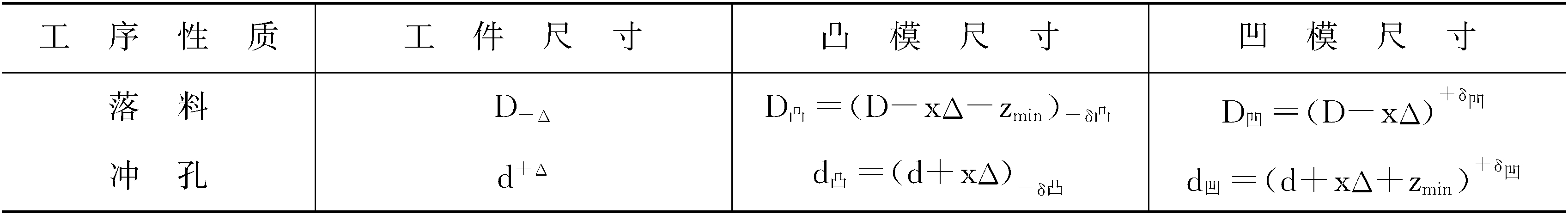

1.4.2.1　尺寸计算原则

在确定冲裁模凸模和凹模工作部分尺寸时，必须遵循以下几项原则：

1)根据落料和冲孔的特点，落料件的尺寸取决于凹模尺寸，因此落料模应先决定凹模尺寸，用减小凸模尺寸来保证合理间隙;冲孔件的尺寸取决于凸模尺寸，故冲孔模应先决定凸模尺寸，用增大凹模尺寸来保证合理间隙。

2)根据刃口的磨损规律，刃口磨损后变大的尺寸，其刃口的基本尺寸应取接近或等于工件的最小极限尺寸;刃口磨损后减小的尺寸，应取接近或等于工件的最大极限尺寸。

3)考虑工件精度与模具精度间的关系，在选择模具刃口制造公差时，既要保证工件的精度要求，又能保证有合理的间隙数值。一般 ......     （共2301字）    [阅读本文]>>
