1.5.1 凹模设计

分类:模具实用技术设计1026字

1.5.1.1 凹模孔口型式及主要参数(表1-1-39)

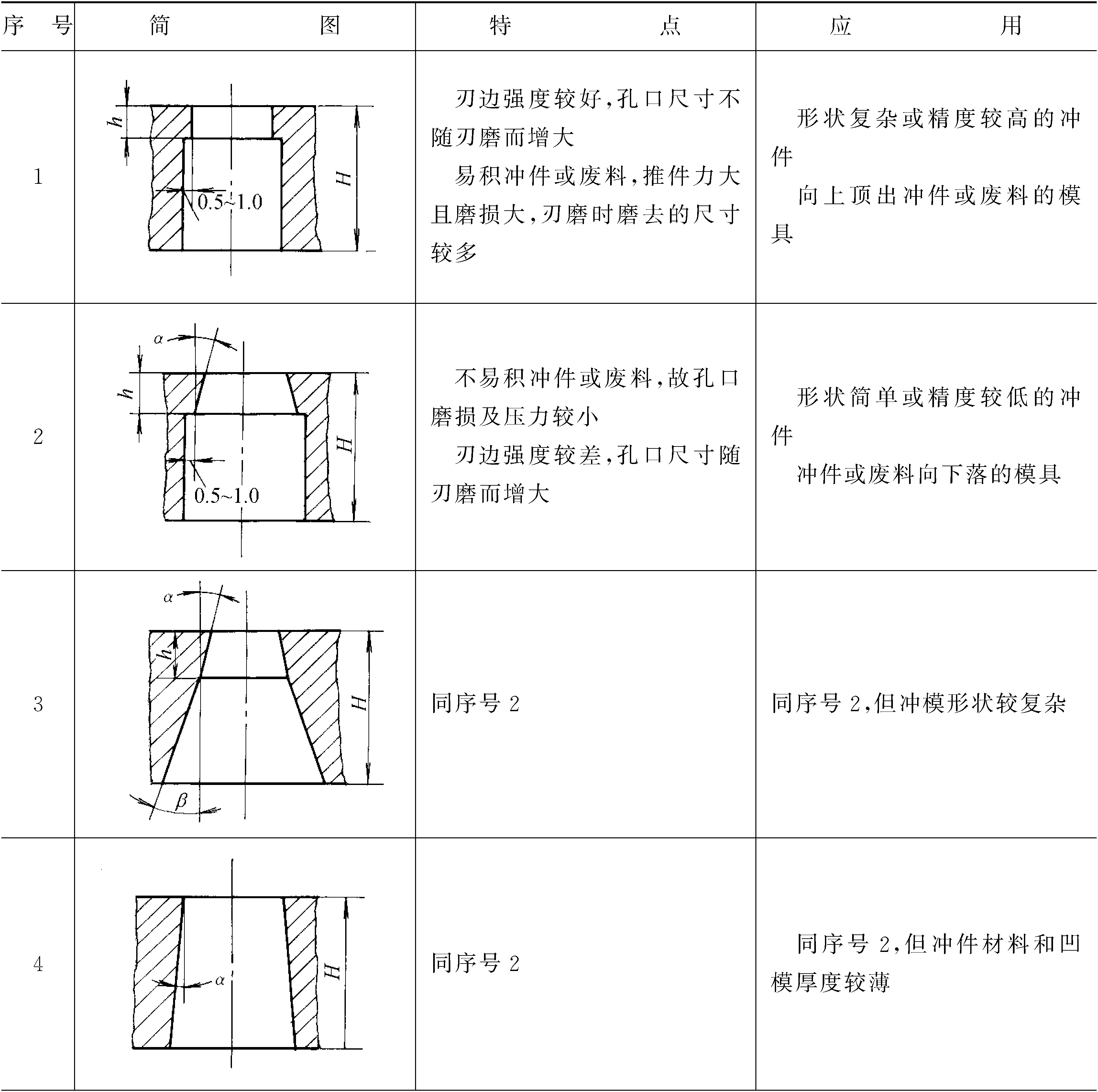

表1-1-39 凹模孔型及参数

续表1-1-39

1.5.1.2 凹模外形尺寸

凹模外形尺寸,一般按经验方法确定,下面介绍两种。

1)查表确定凹模外形尺寸(见表1-1-40)

表1-1-40 凹模厚度H和壁厚c

mm

2)按经验公式计算

凹模厚度:H=kb(H≥15mm)式中 k——系数,其值见表1-1-41;

 b——最大孔口尺寸,mm。

凹模壁厚:c=(1.5~2)H,c≥30~40mm

表1-1-41 系数k的值

mm

1.5.1.3 凹模的刃口与边缘,刃口与刃口之间的距离

凹模刃口与边缘之间、刃口与刃口之间,必须具有足够的距离,其数值见表1-1-42。

表1-1-42 凹模刃口与边缘、刃口与刃口之间的距离

注 ①a的偏差可为±5。

②b的选择可看凹模刃口复杂情况 ......     (共1026字)    [阅读本文]>>
