凹模与凸模的镶拼结构常用于大型冲模和刃口形状复杂、易磨损部位及尺寸窄小(如窄槽)的冲模。

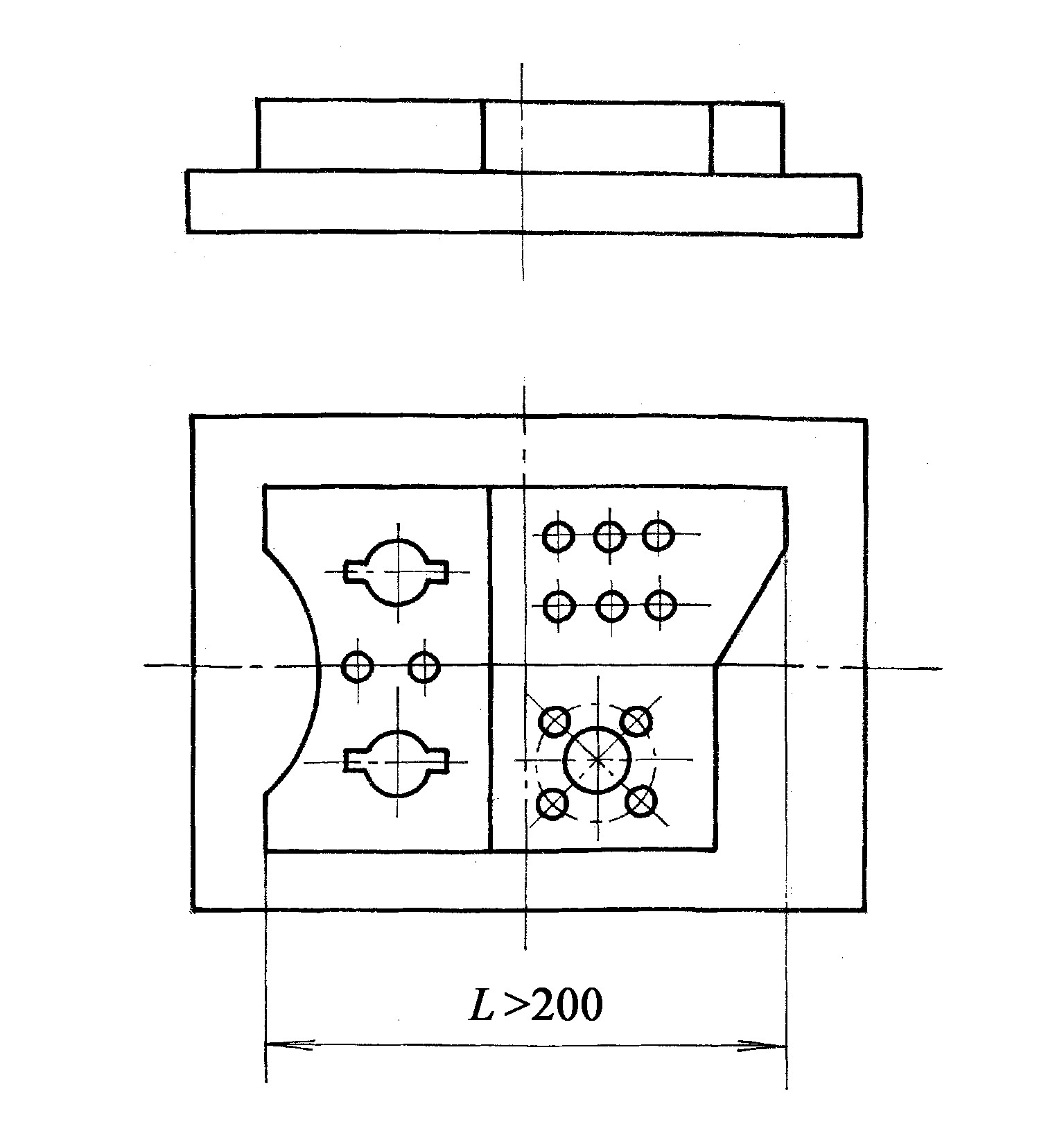

图1-1-45 平面式
1.5.4.1 凹模与凸模镶拼结构的型式
1)平面式
将凹模或凸模分成几块，并列地镶拼在固定板平面上，只靠销钉和螺钉来紧固。大型冲裁模或多孔冲模常采用这种型式，如图1-1-45所示为落料与冲孔复合模用的镶拼式凹凸模。
2)凸边式
将凸模或凹模分成几块，然后嵌入二边或四边制成凸边的固定板内。这种型式适用于冲裁力不大、冲裁材料较薄、工件形状窄小的冲裁模。如图1-1-46所示是冲窄槽用的镶块凹模。
图1-1-47所示是冲指针用的镶块凹模。
图1-1-46 二面凸边式
图1-1-47 四面凸边式
3)嵌槽式
将 ...... （共3009字） [阅读本文]>>
