所谓冲小孔，系指在冲压零件上需要冲出的孔径d小于被冲压材料的厚度(即d<t)，或直径d<1mm的孔和面积F<1mm2的异形孔。它大大地超出了一般冲孔零件结构设计上的工艺要求。

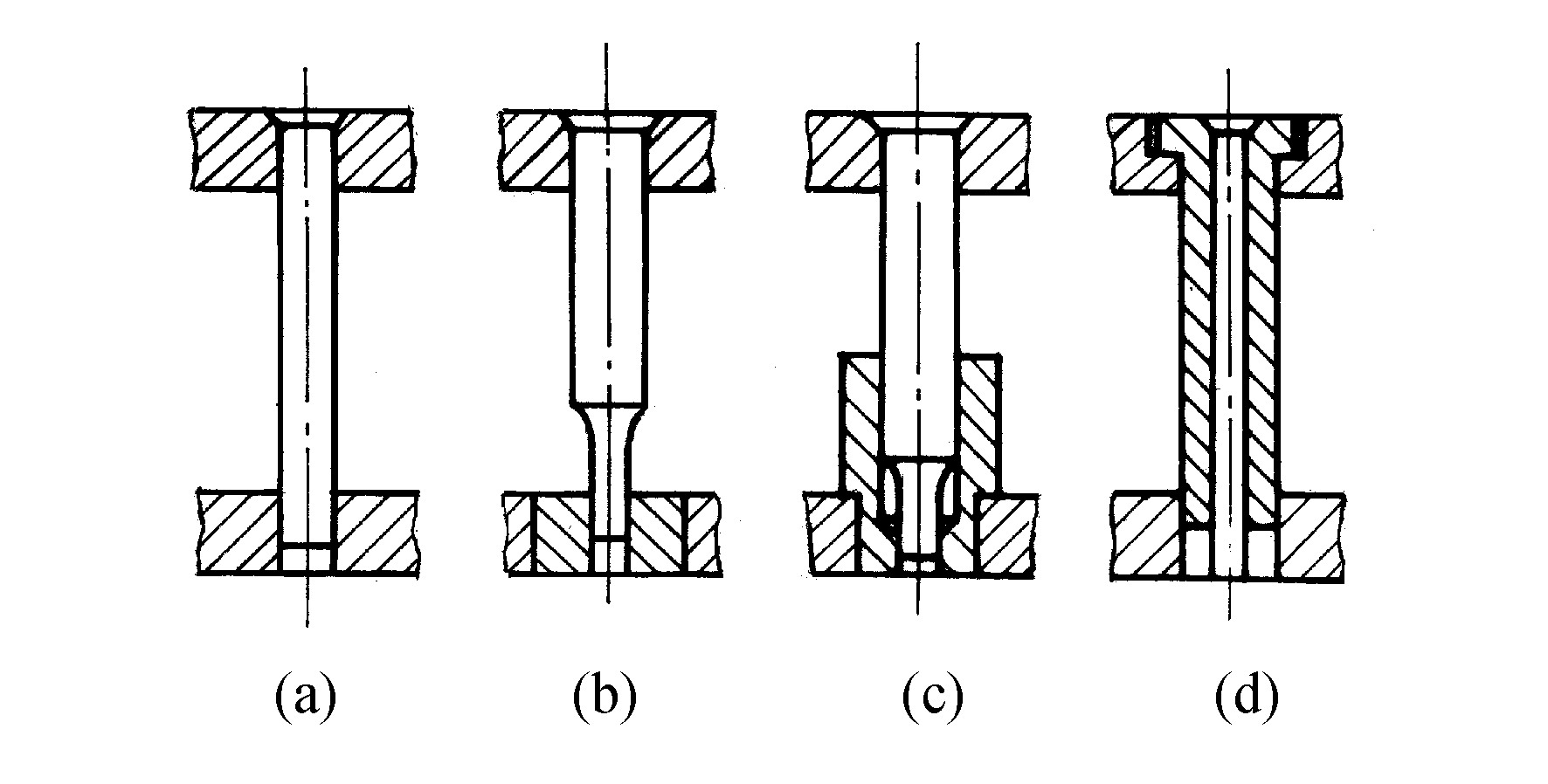

图1-1-37 凸模的局部导向结构
冲小孔模具结构与一般模具的主要区别之一是凸模细长，冲孔时容易弯曲或折断。所以，一般都采用导向装置，以提高凸模寿命。
1.5.3.1 凸模的导向结构
小孔凸模的导向结构型式分为两种，即局部导向(图1-1-37)和全长导向(图1-1-38)。
图1-1-38 凸模的全长导向结构
图1-1-39 凸模护套的设计
1.5.3.2 凸模护套的设计
适用于凸模直径为1.5～2mm的凸模护套结构，如图1-1-39所示。
其余各种尺寸的凸模护套及 ...... （共1058字） [阅读本文]>>
