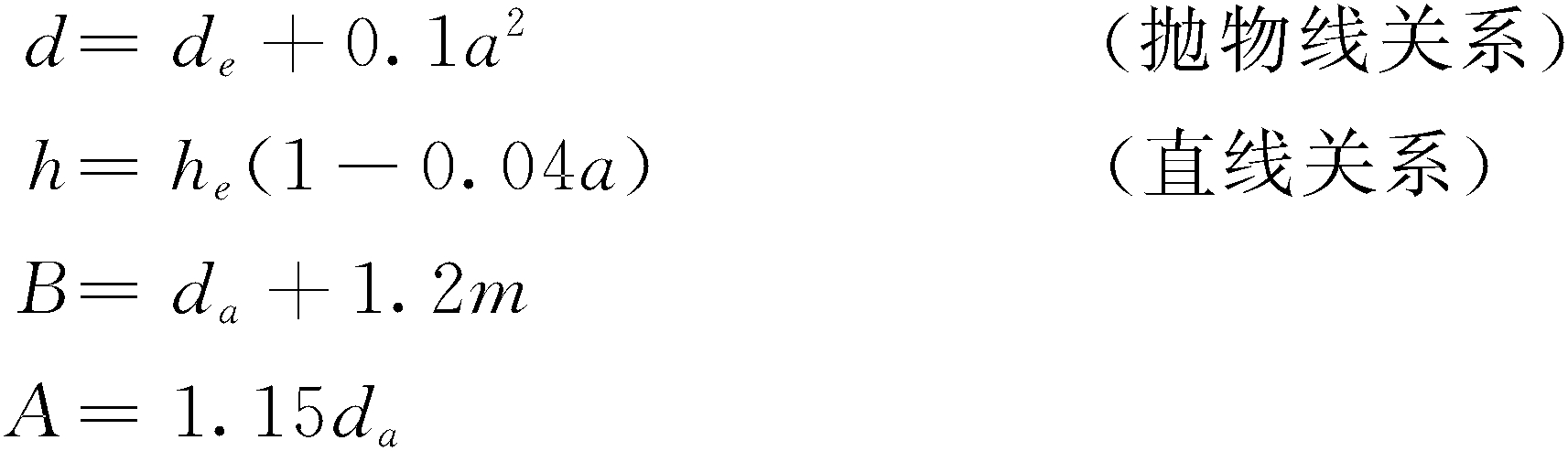

对于材料厚度t=0.25～0.5mm，外径≤10mm的小型空心件，在采用整体带料连续拉深时，可以简捷地按下列经验公式进行工艺计算。
式中 d——某次拉深凸模直径;h——某次拉深工件高度;
B——料宽;
A——进距;
da——第一次拉深凸模直径;
de——工件内径;
he——工件高度;
m——搭边值(m=3～4mm，de大时取上限值);
a——从倒数第二次(即n-1次)起算，令该次的a=1，例如倒数第三次(即n-2次)的a=2，倒数第四次(即n-3次)的a=3，…以此类推，计算进行到h≤0.50d为止。
能否不经中间退火连续拉深至成品，这可以根据材料性能(β=D/d)和工件的相对高度he/de来判断。例如对铝板进行试验的结果表明：当β=2，he/de≤4 ...... （共403字） [阅读本文]>>
