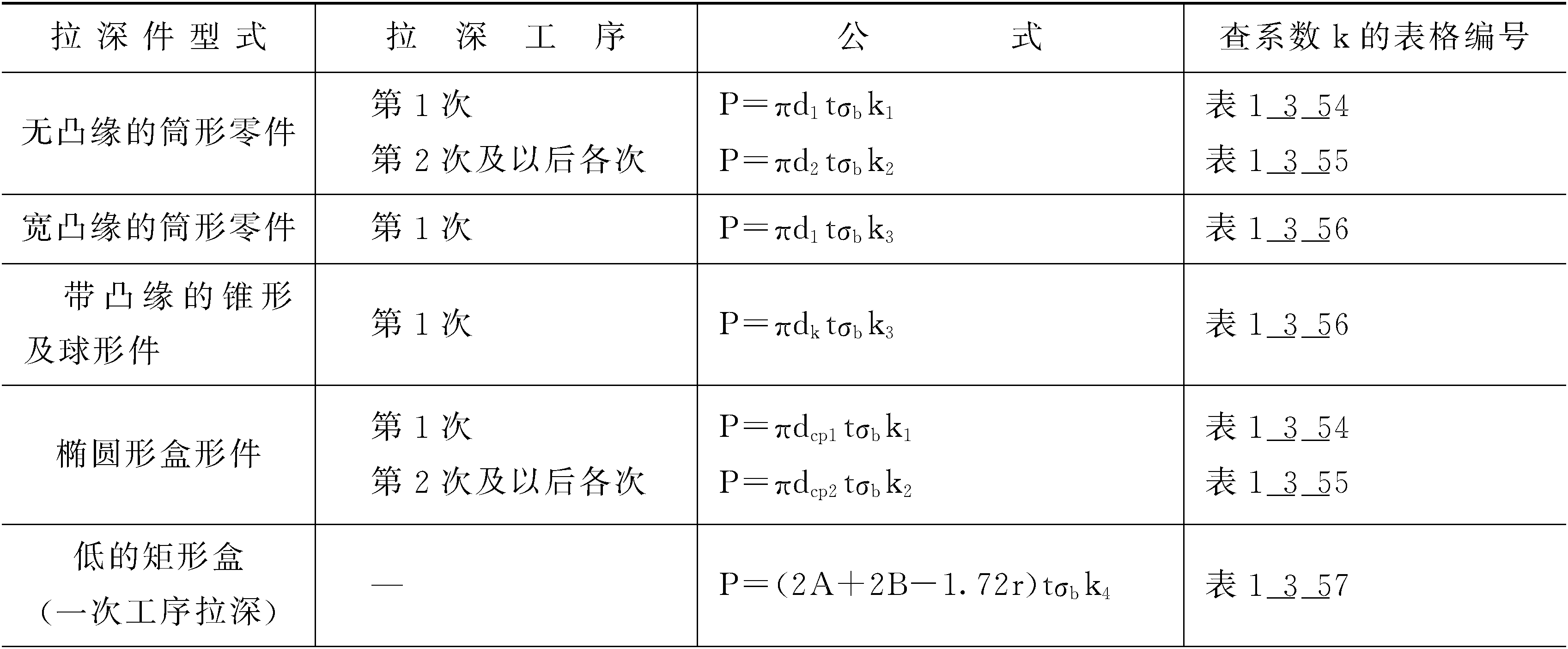

在确定拉深件所需的压力机吨位时，必须先求得拉深力。如果给定了毛坯的材质、直径D和板料厚度t，拉深模的直径d以及凹模的圆角半径r凹等，则在拉深圆筒形件时，其最大拉深力可以按下式计算：
Pmax＝3(σb+σs)(D-d-r凹)t(N)
式中 σb——材料的抗拉强度，MPa;σs——材料的屈服极限，MPa;
d——拉深凹模直径，mm。
对于长方形盒件，可用下面经验公式计算：
Pmax＝σbt(2πr底c1+Lc2)(N)
式中 r底——工作底部圆角半径，mm。L——直边部分全长，mm。
c1＝0.5用于拉深很浅的工件;
=2.5用于拉深深度为(5～6)r底的工件。
c2＝0.2用于间隙较大，且无压边圈时;
=0.3用于压边力为1/3×Pmax时;
=1.0用于拉深很困难时。
为了 ...... （共1603字） [阅读本文]>>
