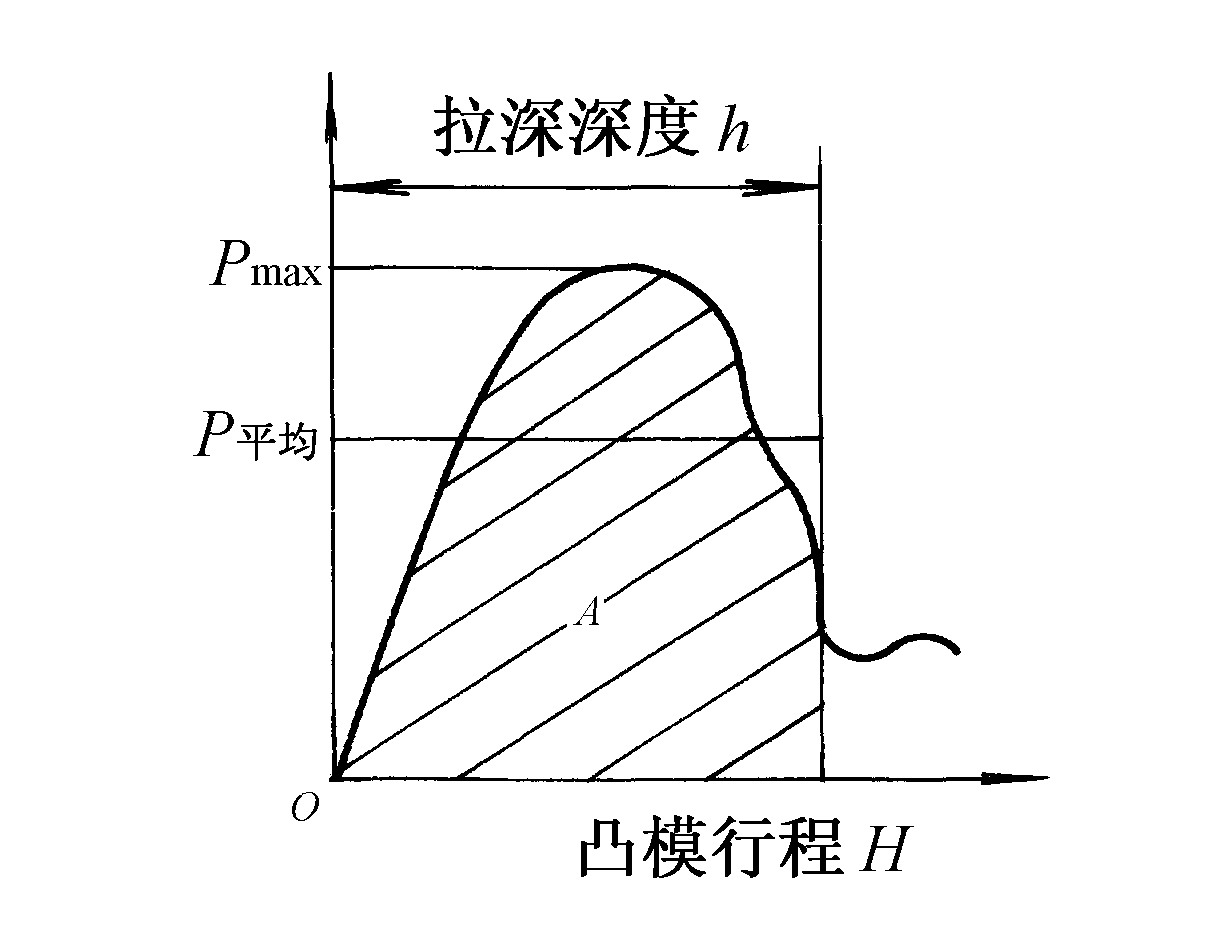

图1-3-72 拉深力—行程图
拉深力并不是常数，而是随凸模的工作行程改变的(图1-3-72)。为了计算实际的拉深功(即曲线下的面积)，不能用最大拉深力Pmax，而应该用其平均值P平均。
1)不变薄拉深
A=P平均h×10-3＝cPmaxh×10-3
式中 A——拉深功，J;Pmax——最大拉深力，N;
h——拉深深度mm;
c——系数(查表1-3-60)。
表1-3-60 系数c与拉深系数的关系
2)变薄拉深
A=Ph×1.2×10-3
式中 P——变薄拉深力(按表1-3-53中所列最后一项公式计算)，N，由于变薄拉深力在凸模工作行程中近似不变，故可视作平均值;h——拉深深度，mm;
1.2——安全系数，考虑由于变薄拉深过程中摩擦所增加的能量消耗。
压力机的电动机功率按下式 ...... （共550字） [阅读本文]>>
