您现在的位置是：首页 > 科普 > 模具实用技术设计

3.9.1　退火

分类：模具实用技术设计469字

在拉深过程中，和其他冷塑性变形一样，所有金属(除了铅和锡)都产生冷作硬化，使金属硬度、变形抗力和强度(HB、σs、σb等)增加，而塑性(δ和ψ)降低。

如果工艺过程制定得正确，则拉深普通硬化金属时差不多可以不进行中间退火(工序间退火)。对于加工硬化明显的金属，在1～2次拉深工序后即需进行退火。

表1-3-61给出各种材料不进行中间退火的拉伸次数。

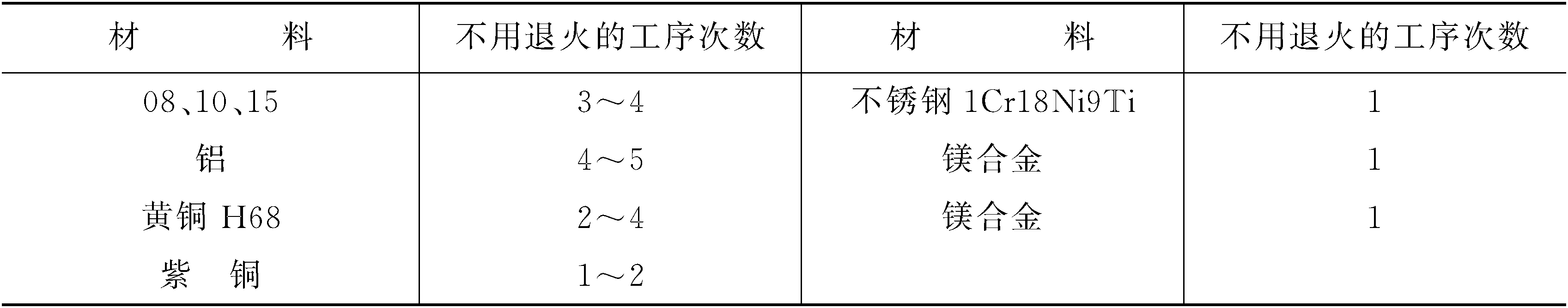

表1-3-61　无需中间退火所能完成的拉深工序次数

为了恢复金属的塑性以便进行以后的拉深工序，可采用退火进行软化处理。

1)高温退火

把金属加热至高于上临界点的温度，以便产生完全的再结晶。高温退火时，可能得到晶粒粗大的组织，影响零件的 ......     （共469字）    [阅读本文]>>

其他相关分类

推荐内容

  • 模具实用技术设计

    1.1.1　冲裁件的形状和尺寸

    1)冲裁件的形状设计尽可能简单、对称，使排样时废料最少，如图1-1-1所示。图1-1-1少废料冲裁的排样2)冲裁件的外形或内孔应避免尖锐的角，在各直线或曲线的连接处，除属于无废料冲裁或采用镶拼模结构外，

    829字 137
  • 模具实用技术设计

    1.1.2　冲裁件的精度和粗糙度

    1)冲裁件内外形的经济精度不高于IT11级。一般要求落料件精度最好低于IT10级，冲孔件最好低于IT9级。具体数值可参考表1-1-5、表1-1-6、表1-1-7、表1-1-8和表1-1-9。表1-1-5

    691字 157
  • 模具实用技术设计

    1.1.3　冲裁件的尺寸基准

    1)零件结构尺寸的基准应尽可能与制造时的定位基准重合，这样可以避免尺寸基准不符合的误差。如图1-1-7a所示，工件两个面上的方孔各取一个基准面，工艺上采取两次冲孔时选择右侧面为定位面，由于角铁毛坯在切断

    496字 136
  • 模具实用技术设计

    1.2.1　搭边

    对一般金属材料在冲裁时的搭边值见表1-1-14(适用于大零件)，或表1-1-15。表1-1-14冲裁金属材料的搭边值mm续表1-1-14注①冲非金属材料(皮革、纸板、石棉板等)时，搭边值应乘1.5～2。

    200字 132
  • 模具实用技术设计

    1.2.2　条料的宽度和导尺间距离的计算

    1)有侧压(如图1-1-9)条料宽度：导尺间距离：2)无侧压(如图1-1-10)图1-1-9有侧压冲裁图1-1-10无侧压冲裁条料宽度：导尺间距离：式中D——冲裁件垂直于送料方向的尺寸;a——侧搭边的最

    647字 278
