一处启动两处停止的电动机控制电路 (～220V) 如图1-19所示。一处启动与两处停止的电动机实际接线图 (线圈工作电压～220V或线圈工作电压～380V) 见图1-20。

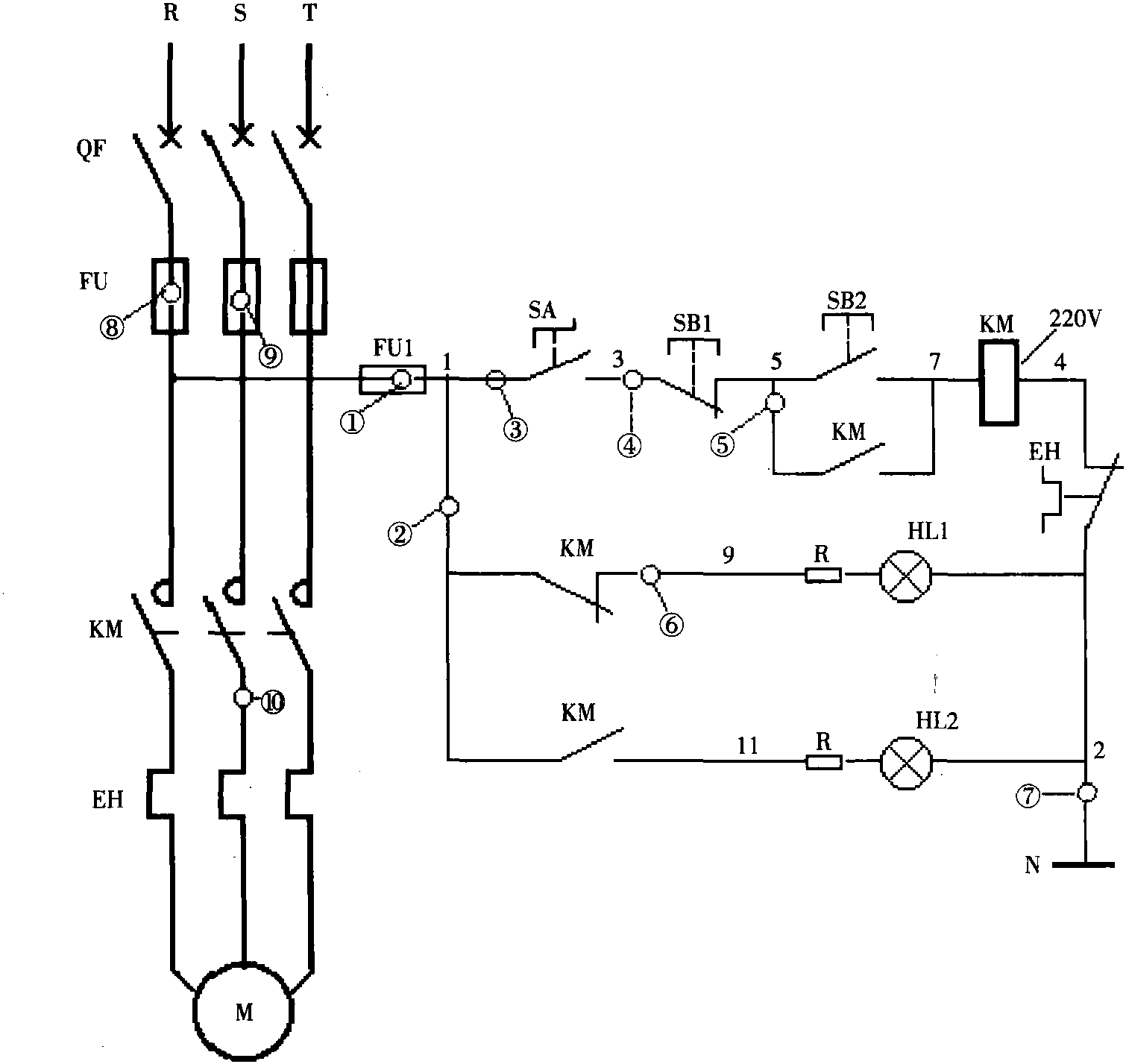

图1-19 一处启动与两处停止的电动机控制电路图 (～220V)
1. 电动机启动运转
在集中控制室按下启动按钮SB2，启动按钮SB2的常开触点闭合，电源R相→控制回路熔断器FU1→1号线→紧急停止开关SA闭合的触点→3号线→停止按钮SB1常闭触点→5号线→启动按钮SB2常开触点 (此时闭合中) →7号线→接触器KM线圈→4号线→热继电器EH的常闭触点→2号线→电源N极。电路接通，接触器KM线圈获得～220V电源动作，常开触点KM自保，维持接触器KM的工作状态。
接触器KM三个主 ...... （共1477字） [阅读本文]>>
