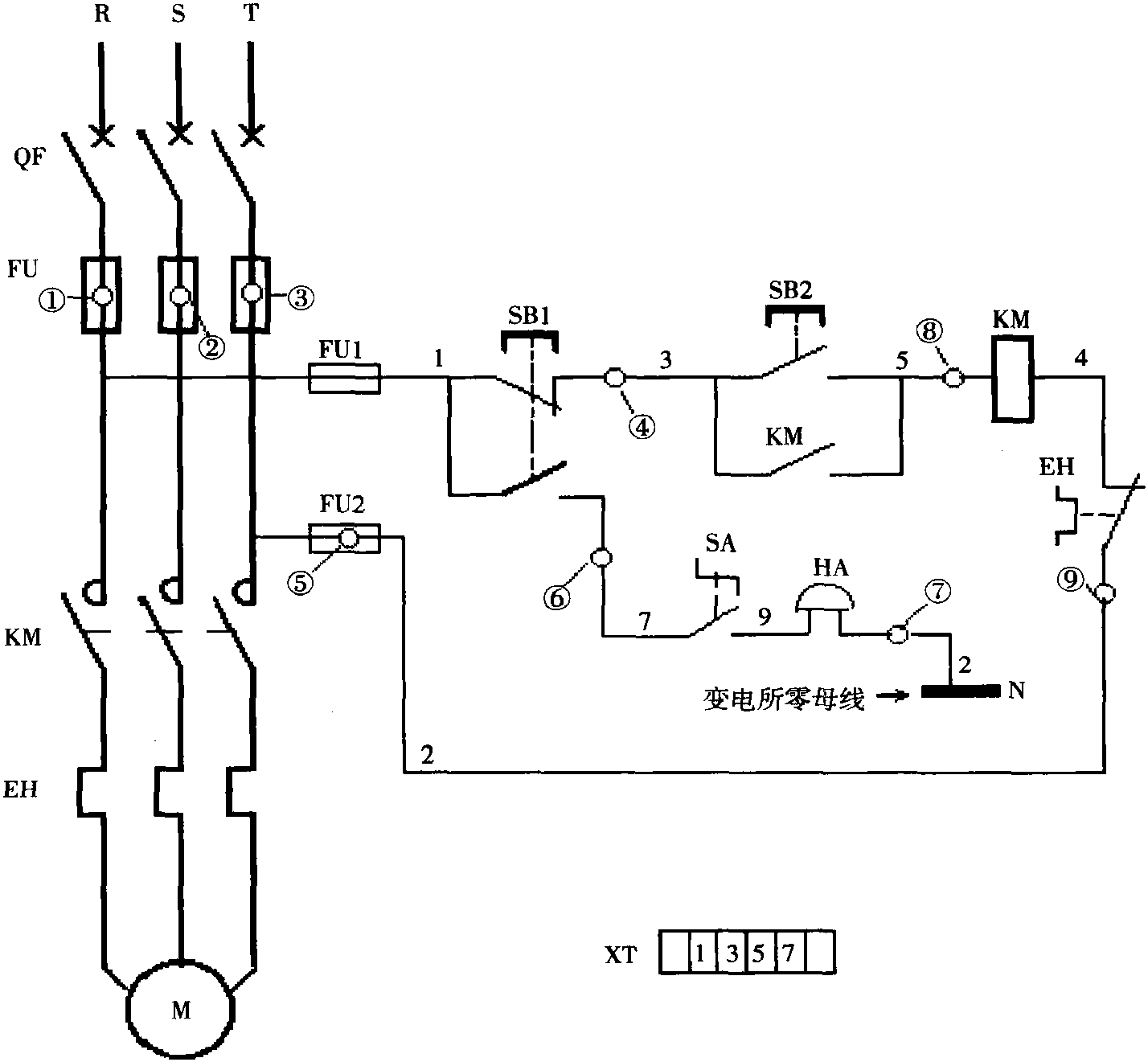

一些生产设备是集中操作的，启动前可发出预告信号，提示设备将要启动。利用停止按钮下的常开触点，接一只电铃作启动联络信号用。加有启动联络信号的电动机控制电路如图1-22所示。
1. 电路送电操作顺序
(1) 合上主回路熔断器FU (三只)。
(2) 合上三相空气断路器QF。
(3) 合上控制回路熔断器FU1、FU2。
2.启动前联络信号
启动前，按下停止按钮SB1，常开触点接通，电源R相→控制回路熔断器FU1→1号线→停止按钮SB1常闭触点下的常开触点接通→7号线→控制开关SA触点接通→9号线→电铃HA线圈→2号线→电源N极。电铃HA线圈得到～220V的电源，铃响，发出预告信号。松开按钮SB1，电铃HA线圈断电，铃响终止。不联 ...... （共1395字） [阅读本文]>>
