(一) 概述
TDV6 3.0L柴油机辅助传动系统是由连接到曲轴前方的带轮提供动力的皮带传动系统，部件位置见图1-2-53。

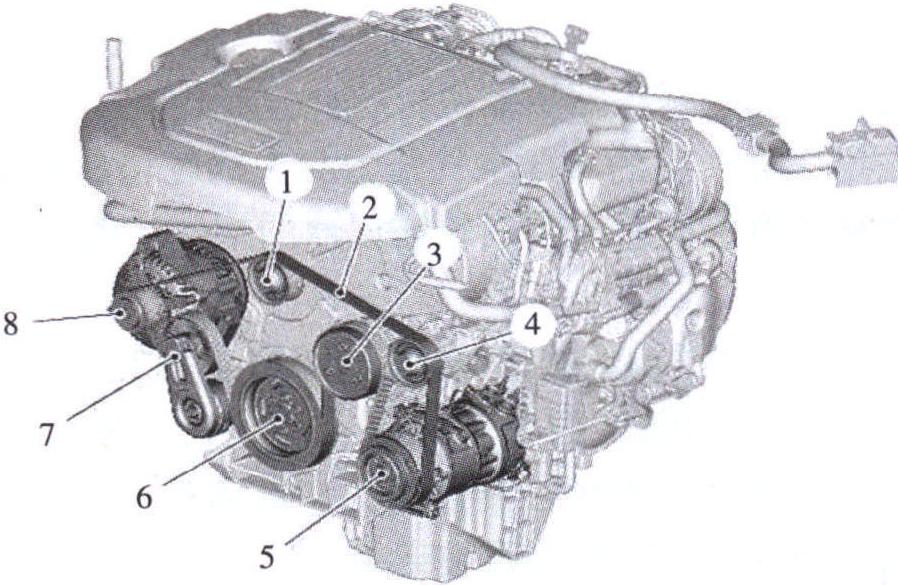

1.惰轮 2.辅助传动带 3.冷却液泵 4.惰轮 5.空调压缩机 6.曲轴带轮/扭转减震器 7.皮带张紧轮 8.发电机
图1-2-53 TDV6 3.0L柴油机辅助传动系统的部件位置
(二) 部件说明
TDV6 3.0L柴油机辅助传动系统包括扭转减震器的曲轴带轮，驱动单一传动带。皮带张紧轮可使传动带保持正确的张紧力。皮带张紧轮还可与惰轮一起引导传动带保持顺畅运行，使附件部件在传动带上形成正确的环绕方式，确保传动过程不会打滑。
传动带是一种六棱多楔带，用于驱动以下部件： 冷却液泵、空调压缩机、发电机。
在弹簧加 ...... （共406字） [阅读本文]>>
