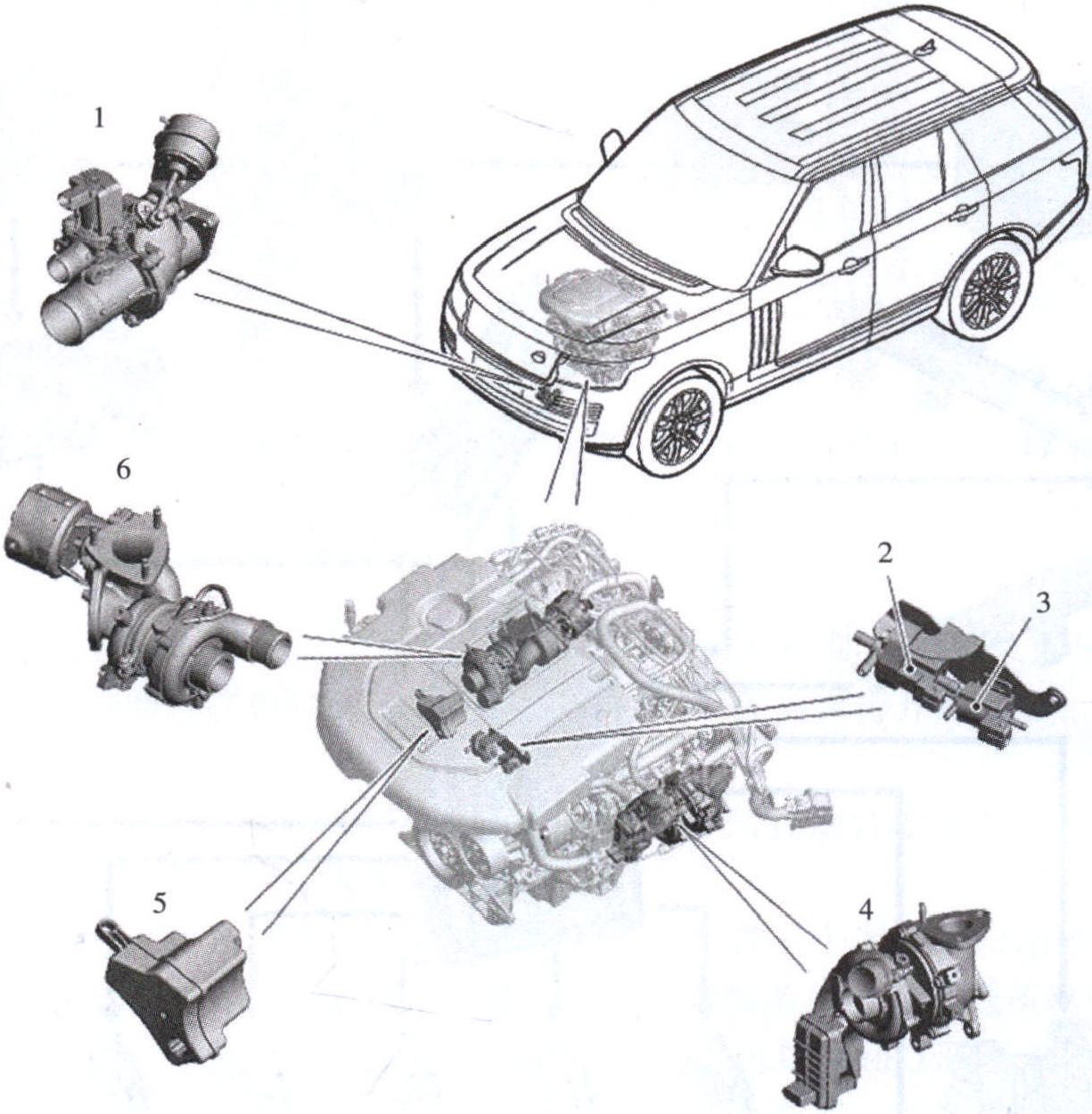

TDV6 3.0L柴油机涡轮增压器系统部件位置见图1-2-43。
1.增压空气进气阀 2. 涡轮进气切断阀电磁阀 3.增压空气电磁阀 4. 主涡轮增压器 5. 真空储气罐 6.辅助涡轮增压器
图1-2-43 TDV6 3.0L柴油机涡轮增压器系统部件位置
TDV6 3.0L柴油机采用2个涡轮增压器，一个是VGT型 (可变几何涡轮型) 涡轮增压器，为主涡轮增压器; 另一个是固定叶片型涡轮增压器，为辅助涡轮增压器。
2个涡轮增压器均在一个并行序列涡轮增压系统中使用，该系统让发动机可以在低转速下获得迅速的节气门响应，在高转速下获得废气能量的有效利用。主涡轮增压器在整个发动机转速范围内运行，在单涡轮增压器模式下，当发动机转速达2800r/min时 ...... （共5518字） [阅读本文]>>
