(一) 气缸体部件

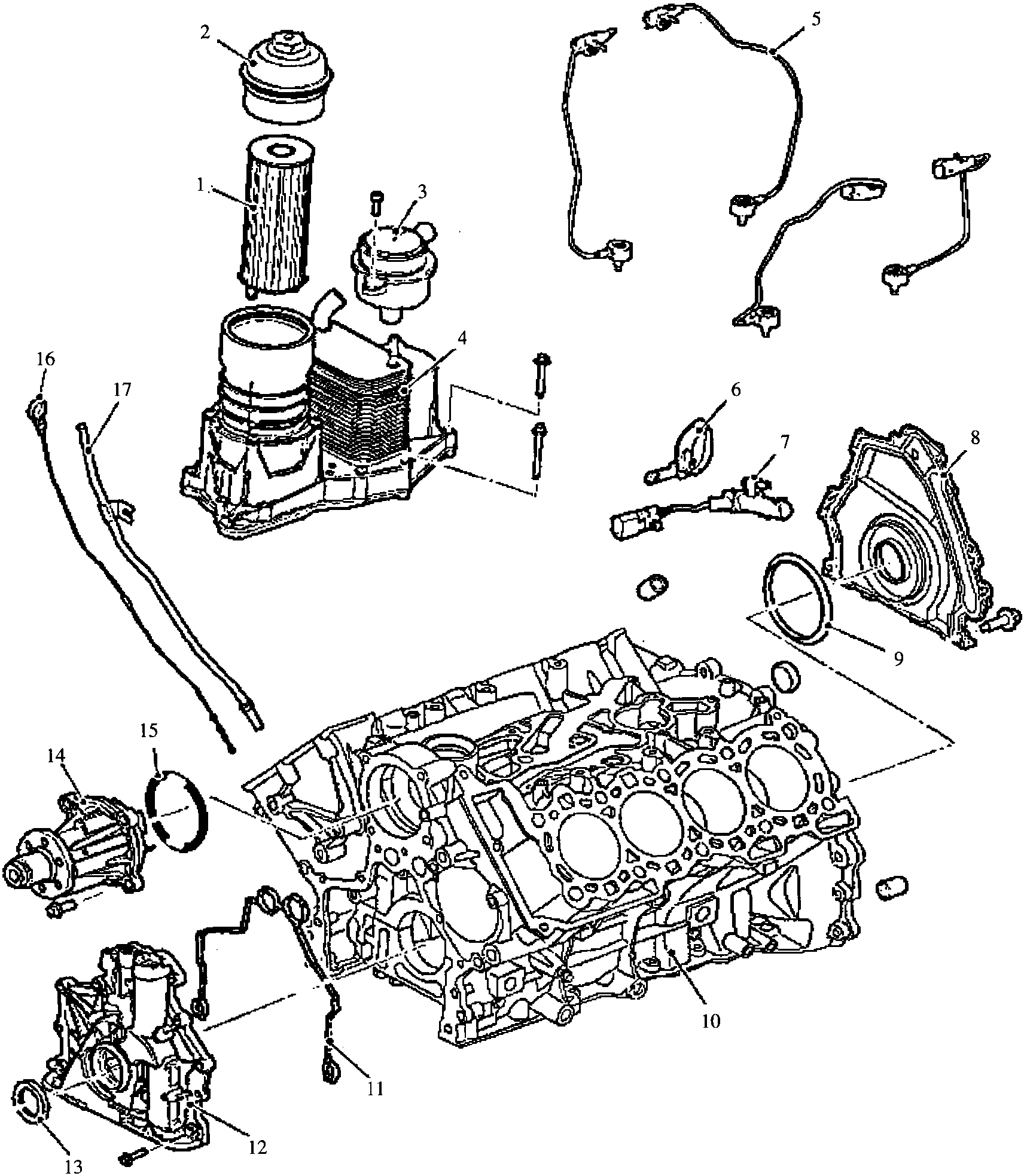

TDV8 3.6L柴油机的气缸体部件位置图见图1-3-3。
1.气缸体
气缸和曲轴箱在封闭的气缸体中，气缸体是带有空心操纵杆结构的单一铸制CGI构造件，并且具有完全横穿螺栓式主轴承轴颈，这种结构所需的材料比传统铸铁体更少，因此减轻了发动机重量，减少了长度。
通过使用螺栓固定在气缸体上的主油通道和管道将润滑油分配至气缸体的所有关键移动零件，这些管道通过曲轴上的机加工孔将机油分配到主轴承和连杆轴承。
机油滤清器和机油/燃油冷却器总成右后侧的单个接头将管路通过T状连接器连至每个涡轮增压器。机油从机油泵输出，润滑涡轮增压器的轴承。
冷却液流经气缸体铸件中的通 ...... （共10168字） [阅读本文]>>
