(一) 部件位置

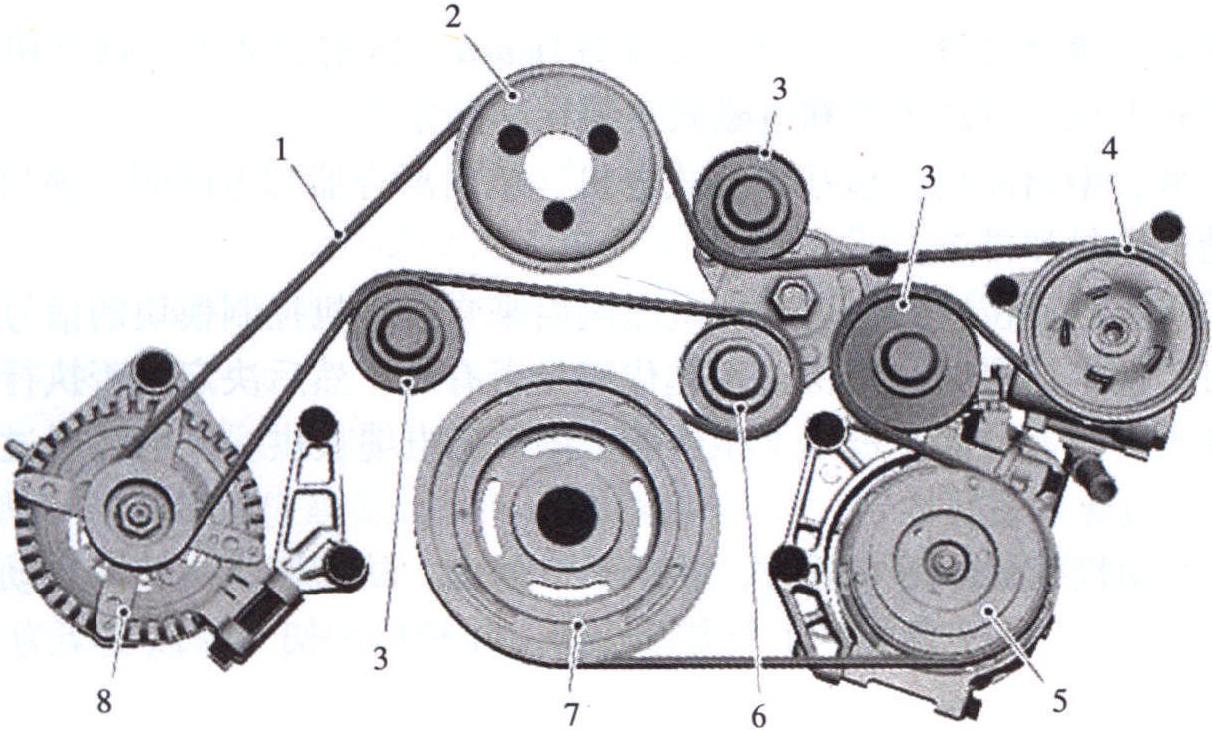

TDV8 3.6L柴油机辅助传动系统的部件位置见图1-3-59。
1. 附件传动带 2.发动机冷却风扇/冷却液泵 3.惰轮总成 4.动力转向泵 5.空调压缩机 6. 张紧器总成 7. 曲轴带轮8. 发电机
图1-3-59 TDV8 3.6L柴油机辅助传动系统的部件位置
(二) 部件说明
发动机曲轴带轮通过附件传动带驱动附件部件，这些部件包括发电机、动力转向泵、空调压缩机、冷却液泵和发动机冷却风扇。
花纹条式皮带是免维护型聚乙烯三角带，由张紧器自动进行预载，并通过偏转轮使皮带和驱动轮之间有足够的间隙，确保在驱动附件部件时不会出现打滑现象。
37mm皮带是特别宽的皮带。皮带单棱断面可实现更高的尺寸精度，同时，棱表面 ...... （共410字） [阅读本文]>>
