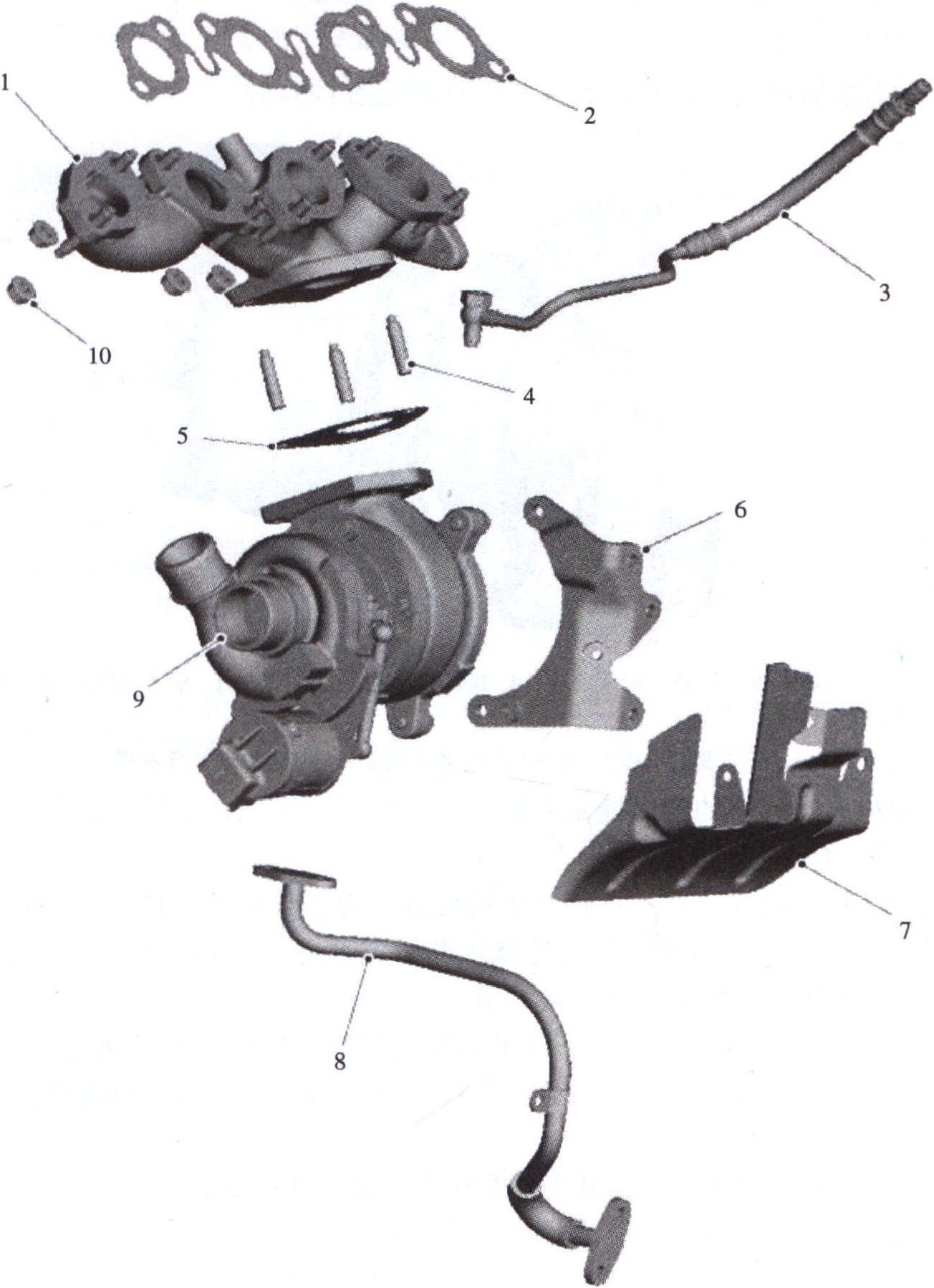

TDV8 3.6L柴油机涡轮增压器系统的部件位置图见图1-3-56。
(一) 概述
发动机由2个电子控制可变角度叶片涡轮增压器提供进气。通过用涡轮给发动机增压，增加进入气缸的空气密度，也就增加了进入气缸的氧气量，这样可以喷射更多燃油，从而增加发动机输出功率，降低油耗。
每个涡轮增压器包括2个涡轮元件、排气转子和进气转子。这些元件单独封闭在壳体中并安装在通用轴上，这个通用轴在2个半浮式轴承上旋转。
该发动机装有2个可变角度叶片涡轮增压器，每个排气歧管衬垫上装一个。在通过双中冷器向进气歧管提供空气时，涡轮增压器是独立工作的。在两排进气歧管之间有个平衡管来平衡压力。每个 ...... （共2271字） [阅读本文]>>
