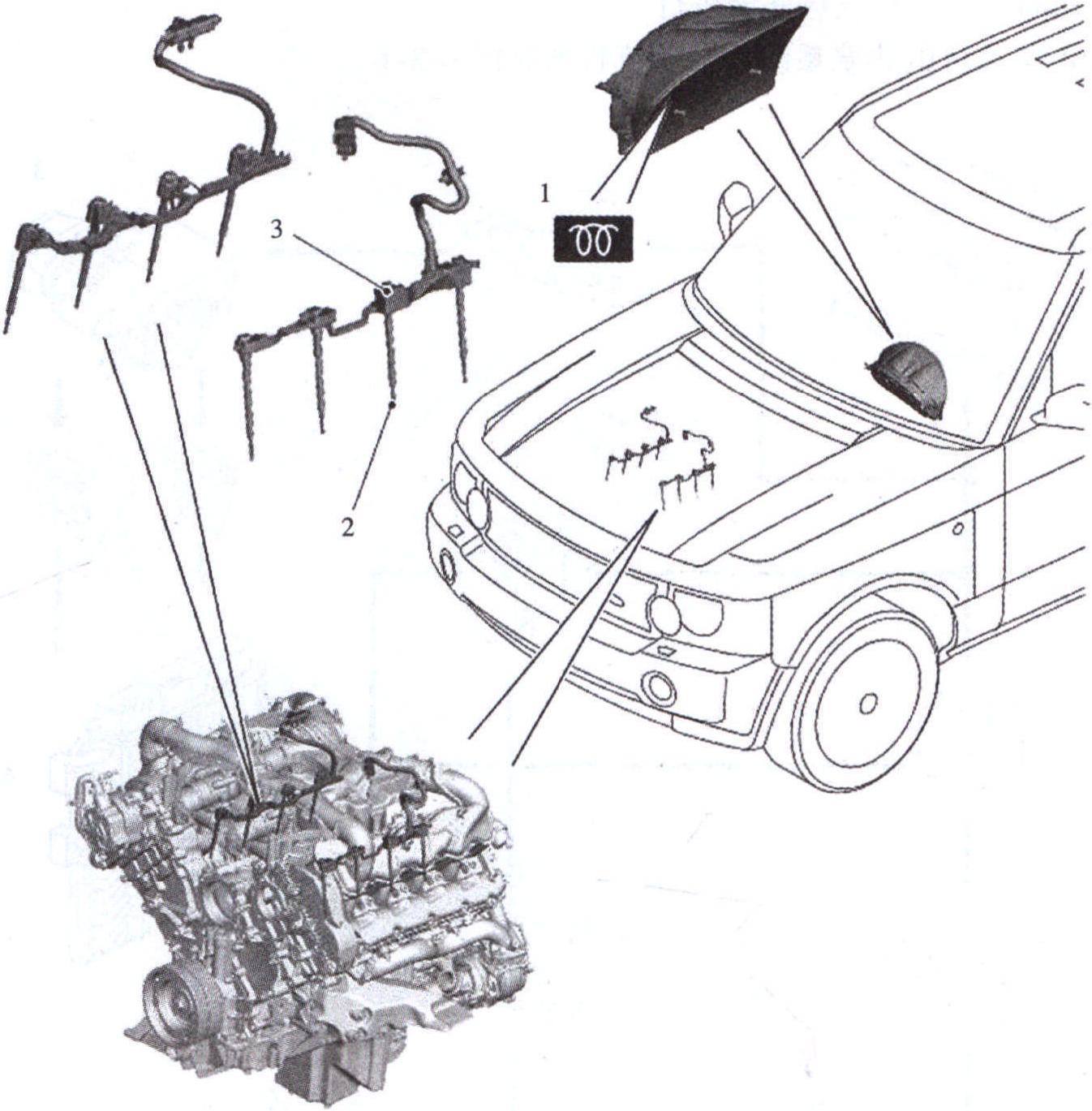

TDV8 3.6L柴油机电热塞系统的部位位置见图1-3-61。
1. 电热塞警告灯 2. 电热塞 (8个) 3. 电热塞线束
图1-3-61 TDV8 3.6L柴油机电热塞系统的部位位置
(一) 概述
电热塞系统中的电热塞安装在每个气缸的进气侧。电热塞在启动之前和期间加热燃烧室，以协助冷启动，而在发动机启动后，这种加热有助于在怠速运转冷态发动机时降低排放和发动机噪音。
每个气缸列的电热塞上的电热塞接线线束连接到蓄电池接线盒内的一个单独的继电器和熔丝。各个电热塞通过它们在气缸盖中的配件进行接地。电热塞继电器由发动机控制模块控制，发动机控制模块还控制仪表板的电热塞警告灯。
每个电热塞都是一个管状的加热元件。 ...... （共900字） [阅读本文]>>
