发动机辐射控制系统包括废气再循环系统 (EGR系统) 和曲轴箱通风系统。
(一) 废气再循环系统

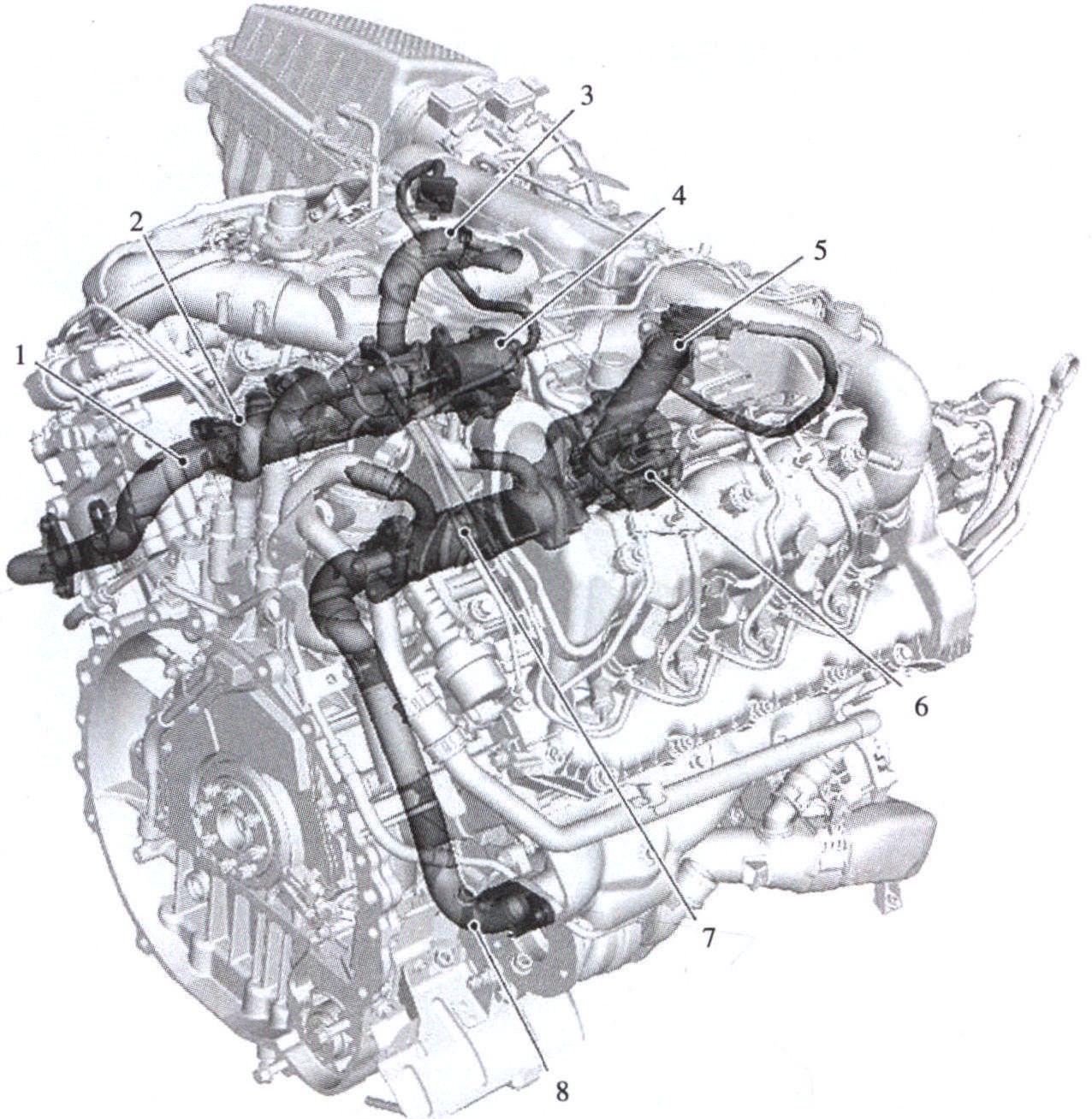

TDV8 3.6L柴油机废气再循环系统的部件位置见图1-3-63。
废气再循环系统包括2个EGR调制器、2个EGR冷却器以及相关的连接管。
组合的EGR调制器和冷却器位于气缸列V形结构之间。EGR冷却器通过软管与冷却系统相连。EGR排气进口侧通过金属管连接到各侧的排气歧管上。废气经过EGR冷却器，通过EGR调制器和一根金属管排入节气门壳体。EGR调制器是一个由发动机控制模块控制的电磁阀。发动机控制模块利用EGR调制器来重新循环废气，以便降低废气排放量和燃烧噪音。在发动机处于正常运行温度以及巡航状态下启用EGR系统。
...... （共1185字） [阅读本文]>>
