(一) 概述
发动机管理系统由发动机控制模块控制，监视、调节和严格控制燃油喷射。发动机控制模块利用多个传感器的输入信号来严格控制执行器，为各种行车路况提供最佳的行驶性能。

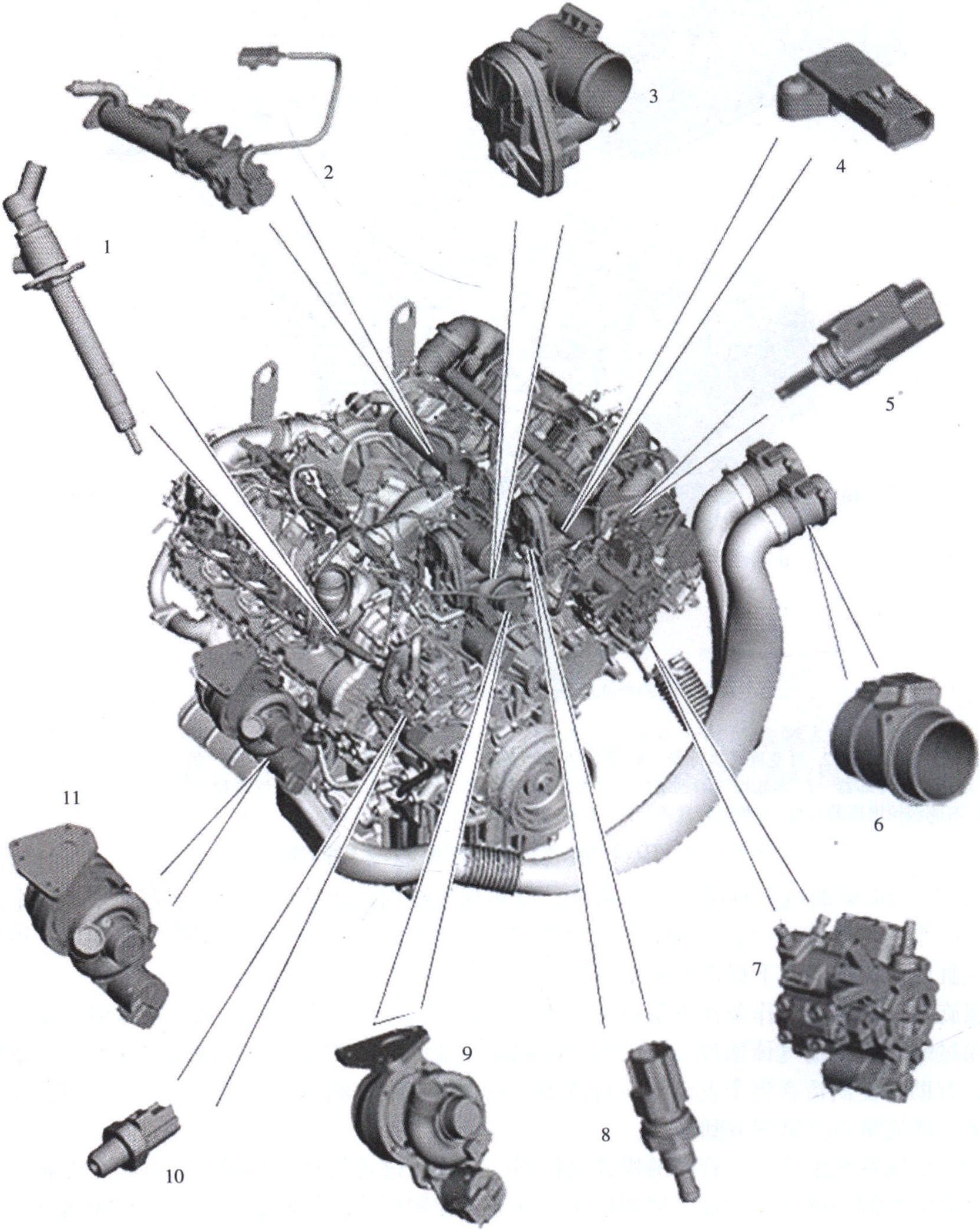

TDV8 3.6L发动机管理系统的部件位置图1见图1-3-67。
1.喷油器 2.废气再循环阀和冷却器 (2个) 3. 电子节气门 (2个) 4.增压压力传感器 (2个) 5.燃油分供管温度传感器 6.质量空气流量/进气温度传感器 (2个) 7.燃油泵 8.冷却液温度传感器 9.左侧涡轮 10.油压传感器11. 右侧涡轮
图1-3-67 TDV8 3.6L发动机管理系统的部件位置图1
TDV8 3.6L发动机管理系统的部件位置图2见图1-3-68。
1.爆震传感器 (4个) 2. 电热塞 (8个) 3.燃油油轨压力传感器 4. 曲轴 ...... （共11677字） [阅读本文]>>
