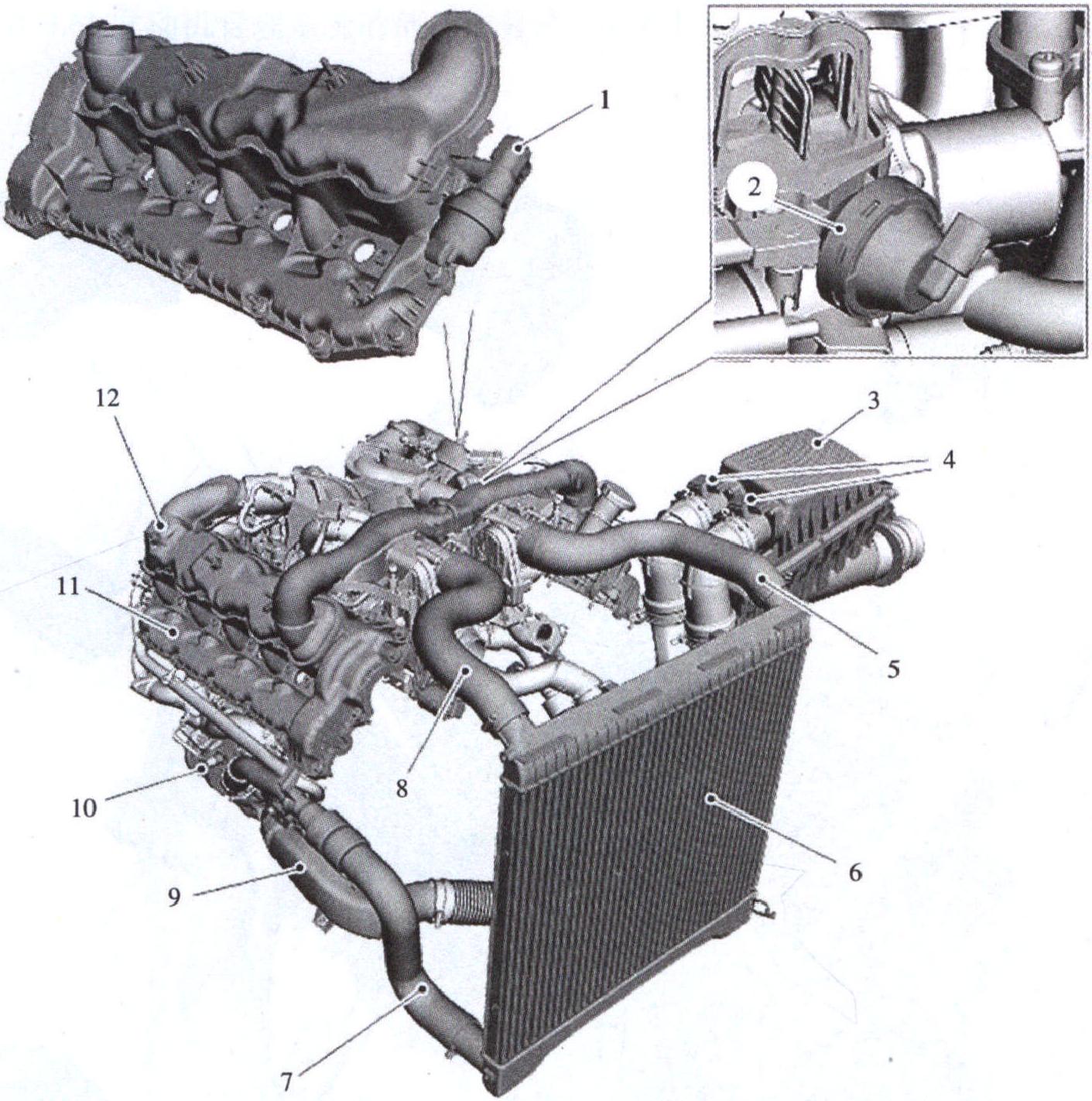

TDV8 3.6L柴油机进气分配和过滤系统的部件位置见图1-3-66。
(一) 概述
进气分配系统包括： 空气质量流量传感器、进气温度传感器、空气滤清器、空气滤清器壳体、增压空气冷却器、双涡轮增压器、进气口停用系统。
空气通过安装在左侧翼板上的进气管从车辆外部吸入，沿着翼板内侧到达空气滤清器壳体入口。空气通过空气滤清器并通过2个端口从空气滤清器壳体排出。洁净的空气通过空气质量流量传感器/进气温度传感器 (每个气缸列1个) 向下输送到涡轮增压器。涡轮增压器使空气向上进入增压空气冷却器并向外进入电动节气门，然后从该处流入各自的进气歧管并向下进入气缸盖。
进气歧管具有一个可 ...... （共997字） [阅读本文]>>
