(一) 概述
高压直接燃油喷射系统由发动机控制模块控制。高压燃油泵将高压燃油传送至4个喷油器的共用燃油管路。高压燃油管路的燃油压力可达150MPa。
燃油供应系统包括低压和高压燃油管路、高压燃油泵、燃油分供管、燃油分供管压力传感器 (FRP传感器) 和4个喷油器。
油箱中的燃油泵将低压燃油传送至高压燃油泵，高压燃油泵对低压燃油进行加压，然后通过燃油分供管提供给喷油器。发动机控制模块控制喷油器和高压燃油泵，将所需的燃油量喷射到燃烧室中。
低压燃油系统包括油箱和低压燃油管路。

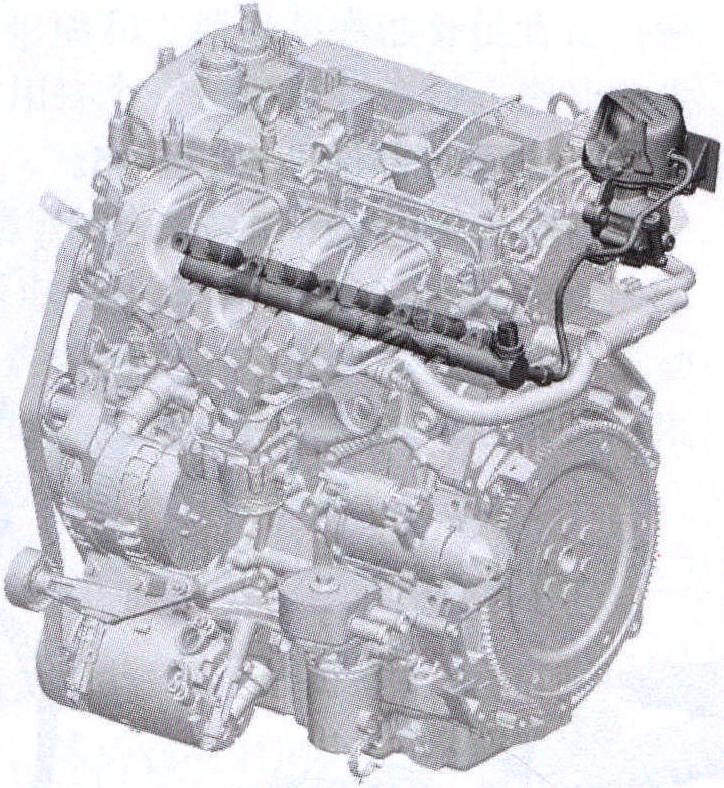

GTDI 2.0L汽油机高压直接燃油喷射系统见图1-4-43。
图1-4-43 GTDI 2.0L汽油机高压直接燃油喷射系统
(二)控制 ...... （共2230字） [阅读本文]>>
