四、附件驱动系统

(一) 概述

曲轴带轮驱动发动机附件,这些附件包括发电机、冷却液泵和空调压缩机。GTDI 2.0L汽油机附件驱动系统的部件位置见图1-4-48。

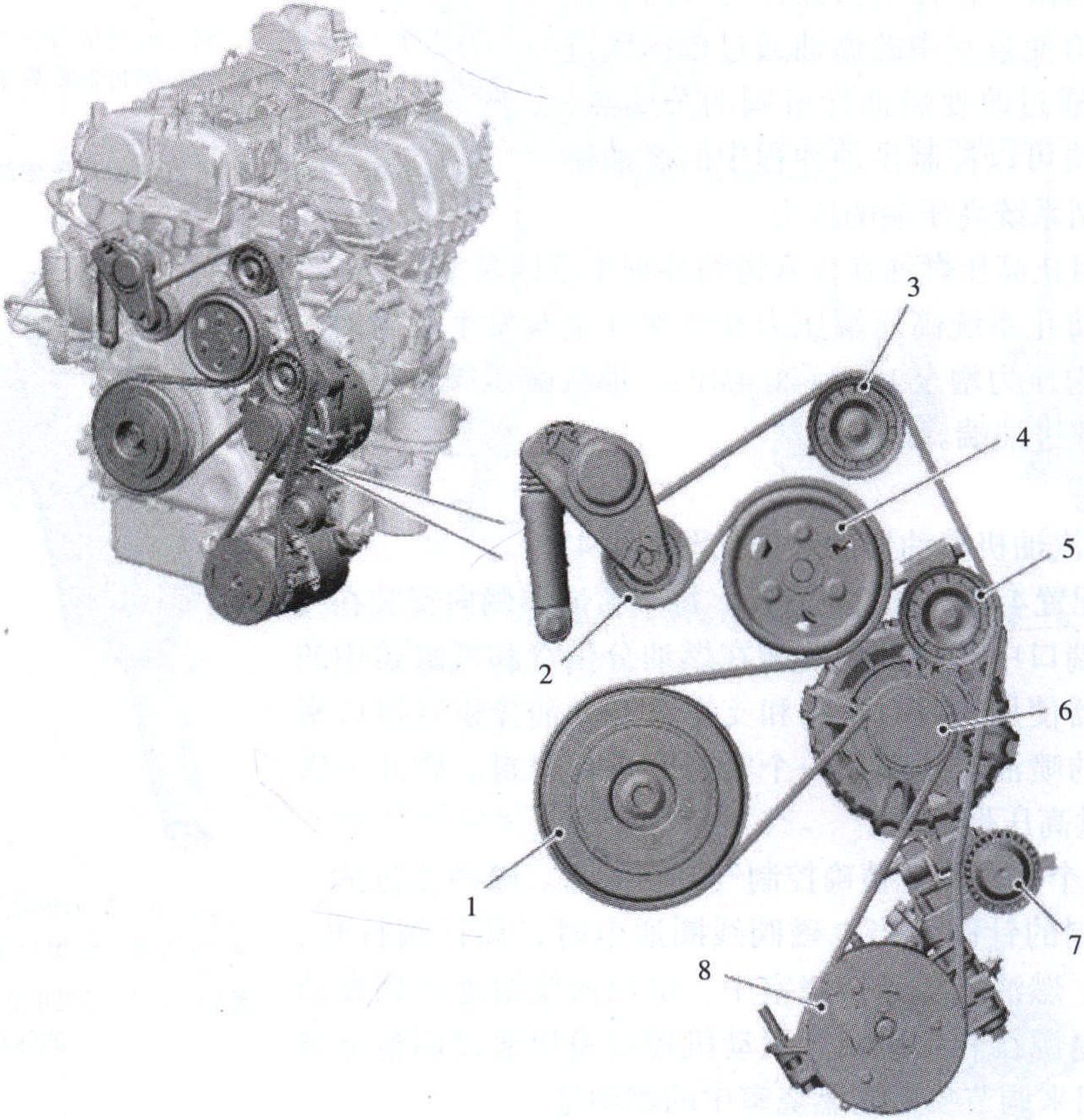

1.曲轴带轮 2.张紧器和惰轮总成 3.惰轮 4.冷却液泵带轮 5.惰轮 6.发电机带轮 7.惰轮 8.空调压缩机带轮

图1-4-48 GTDI 2.0L汽油机附件驱动系统的部件位置

(二) 部件说明

1. 曲轴带轮

曲轴带轮利用皮带为附件提供动力。皮带由张紧器自动预紧并绕在惰轮 (可偏转)上。惰轮使皮带与附件带轮保持最大程度的接触,提供足够的摩擦力,这样可以确保附件传动不会打滑。

2. 皮带

皮带的肋状外形可使尺寸精度提高。肋状表面经过特殊处理,以降低噪音。在正常使用情况下,20mm宽的皮带具 ......     (共455字)    [阅读本文]>>
