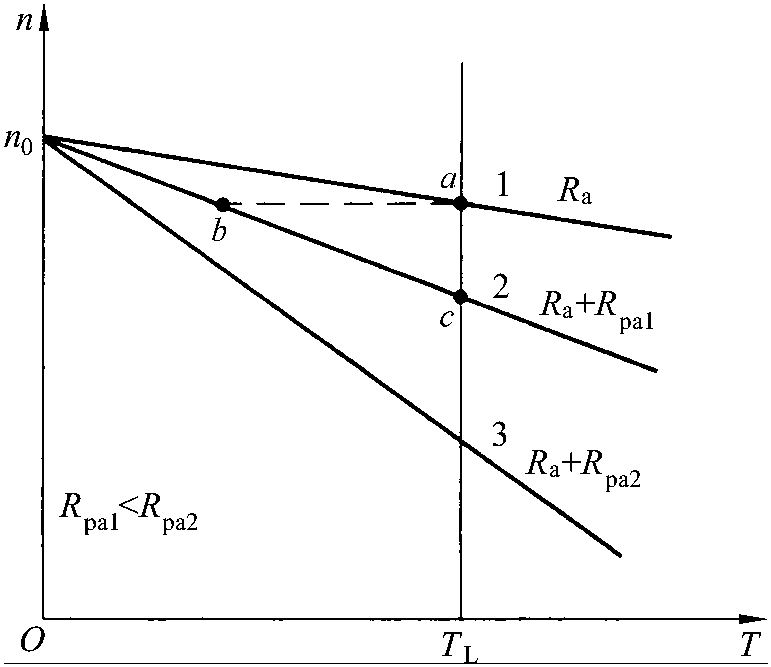

由电枢回路串接电阻Rpa时的人为机械特性方程式(1-15)可画出不同Rpa值的人为机械特性曲线，如图1-18所示。从图中可以看出，串入的电阻越大，曲线的斜率越大，机械特性越软。
图1-18 他励直流电动机电枢回路串电阻时的人为机械特 ...... （共585字） [阅读本文]>>
在负载转矩TL下，当电枢未串联Rpa时，电动机稳定运行在固有特性曲线1的a点上。在电阻Rpa接入电枢电路瞬间，因惯性电动机转速不能突变，工作点从a点过渡到人为特性曲线2的b点，此时电枢电流因Rpa1的串入而减小，电磁转矩减小，T<TL，电动机减速，电枢电动势Ea减小，电枢电流Ia回升，T增大，直到T=TL，电动机在特性曲线2的c点稳定运行，显然nc<na。电枢串电阻调速的
