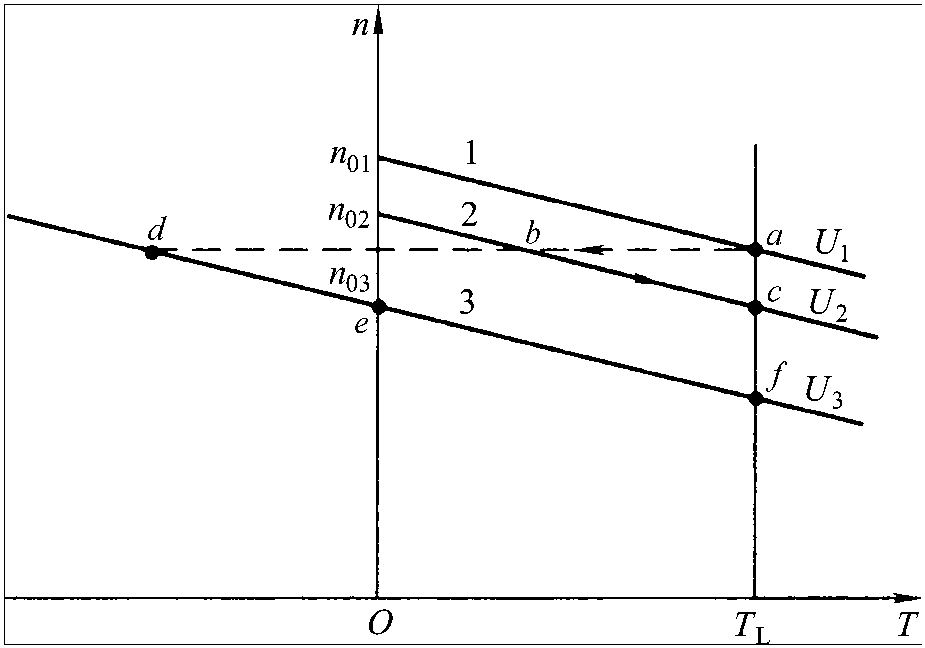

由降低电枢电压时的人为机械特性方程式(1-16)画出降压后的人为机械特性曲线如图1-19所示。降压调速的物理过程为： 在负载转矩TL下，电动机稳定运行在固有特性曲线1的a点。若突然将电枢电压从U1=UN降至U2，因机械惯性，转速不能突变，电动机由a点过渡到特性曲线2上的b点，此时T<TL，电动机立即进行减速。随着n的下降，电动势Ea下降，电枢电流Ia回升，电磁转矩T上升，直到特性曲线2的c点，T=TL，电动机以较低转速ne稳定运行。
图1-19 他励直流电动机降压调速机械特 ...... （共566字） [阅读本文]>>
若降压幅度较大时，如从U1突然降到U3，电动机运行转速点由a点过渡到d点，由于nd>n03，电动机进入发电回馈制动状态，直至e点。当
