电压会随负荷的变化而变动，要维持端电压不变，必须在负荷变动时调整励磁电流。所谓调整特性，就是指电压、转速、功率因数为常数的条件下，变更负荷(定子电流I)时励磁电流I1 的变化曲线，即I1 的变化曲线，即I1 =f(I)，如图1-6所示。

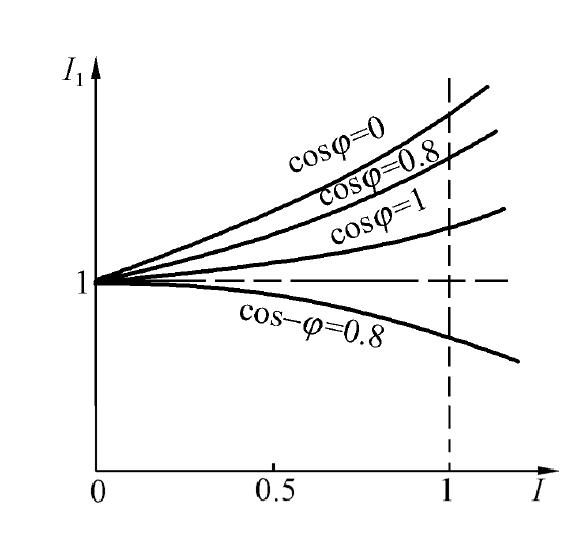

图1-6 调整特性曲线
从图1-6所示不同功率因数下的调整特性可以看出，在滞后的功率因数情况下，负荷增加，励磁电流也必须增加。这是因为此时去磁作用加强，要维持气隙磁通，必须增加转子磁动势。在超前的功率因数下，负荷增加，励磁电流一般还要降低。这是因为电枢反应有助磁作用的缘故。
调整特性可以使运行人员了解：在某一功率因数时，定子电流到多少 ...... （共367字） [阅读本文]>>
电力设备继电保护技术发电机主要由定子和转子两部分构成。在定子与转子间留有适当的间隙，通常将该间隙称为气隙。极对数为1的三相交流同步发电机的结构示意图如图1-1所示。在定子铁芯上设置有槽，每个定子槽分上槽和下槽，上槽及下槽中
电力设备继电保护技术转子磁场旋转时，每转过一对磁极，定子绕组中的电动势便历经一个周期。因此，定子绕组中电动势的频率可由每秒钟转过磁极的极对数来表示。设同步发电机的极对数(即一个N，一个S)为p，每分钟的转速为n，则频率为转
电力设备继电保护技术发电机空负荷特性是指发电机以额定转速空负荷运行时其电动势E0与励磁电流I1之间的关系曲线。当发电机处于空负荷运行状态，其端电压U就等于电动势E0，因此该曲线也就是空负荷时端电压与励磁电流的关系曲线。电动
电力设备继电保护技术所谓短路特性，是指发电机在额定转速下，定子三相绕组短路时，定子稳态短路电流I与励磁电流I1的关系曲线，即I=f(I1)，如图1-3所示。图1-3短路特性曲线在做短路特性试验时，要先将发电机三相绕组的出线
电力设备继电保护技术负荷特性是当转速、定子电流为额定值，功率因数cosφ为常数时，发电机电压与励磁电流之间的关系，即U=f(I1)。如图1-4所示为不同功率因数时的负荷特性曲线。当cosφ值不同，即可得到不同负荷种类的负荷
