发电机定子绕组是三相对称的，而转子则为不对称系统，但转子有两个对称的轴线，时间相量电动势E0，空间矢量磁动势F，它们始终与转子的轴线方向一致，称纵轴或d轴，两极中间轴线称为横轴或q轴，如图1-7所示。

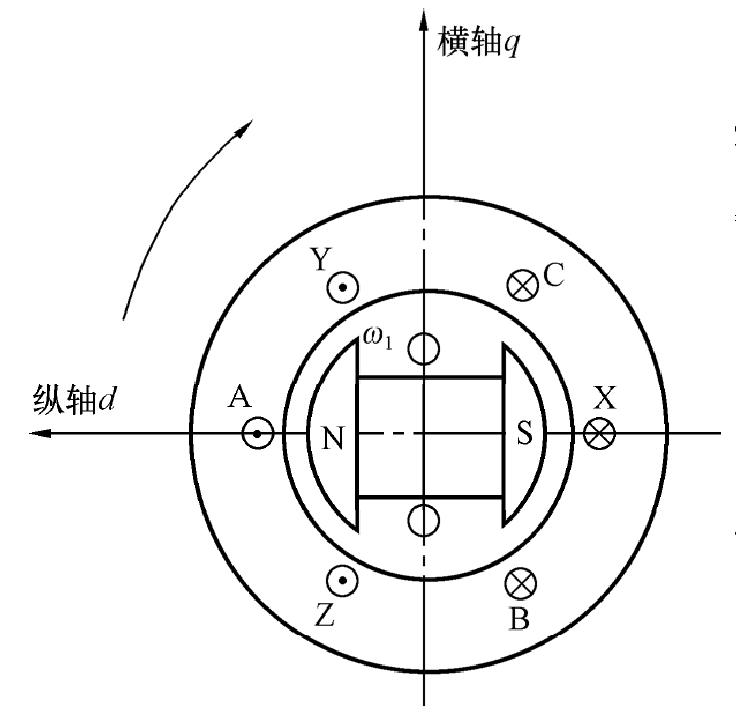

图1-7 凸极同步发电机的轴线示意图
对凸极同步发电机，因磁路并不是均匀的，所以电枢电流需要分解为纵轴分量Id 和横轴分量Iq 来分别讨论。
横轴同步电抗Xq：电枢反应的存在是实现能量传递的关键，假如β=0°，I·与E·0 同相，根据左手定则，电磁力将构成反转子方向的转矩，此时的电流为有功电流I=Iq，Iq 所产生的电磁转矩与原动转矩相平衡。此时电枢反应在定子绕组中产生的电动势Eaq ...... （共757字） [阅读本文]>>
电力设备继电保护技术发电机主要由定子和转子两部分构成。在定子与转子间留有适当的间隙，通常将该间隙称为气隙。极对数为1的三相交流同步发电机的结构示意图如图1-1所示。在定子铁芯上设置有槽，每个定子槽分上槽和下槽，上槽及下槽中
电力设备继电保护技术转子磁场旋转时，每转过一对磁极，定子绕组中的电动势便历经一个周期。因此，定子绕组中电动势的频率可由每秒钟转过磁极的极对数来表示。设同步发电机的极对数(即一个N，一个S)为p，每分钟的转速为n，则频率为转
电力设备继电保护技术发电机空负荷特性是指发电机以额定转速空负荷运行时其电动势E0与励磁电流I1之间的关系曲线。当发电机处于空负荷运行状态，其端电压U就等于电动势E0，因此该曲线也就是空负荷时端电压与励磁电流的关系曲线。电动
电力设备继电保护技术所谓短路特性，是指发电机在额定转速下，定子三相绕组短路时，定子稳态短路电流I与励磁电流I1的关系曲线，即I=f(I1)，如图1-3所示。图1-3短路特性曲线在做短路特性试验时，要先将发电机三相绕组的出线
电力设备继电保护技术负荷特性是当转速、定子电流为额定值，功率因数cosφ为常数时，发电机电压与励磁电流之间的关系，即U=f(I1)。如图1-4所示为不同功率因数时的负荷特性曲线。当cosφ值不同，即可得到不同负荷种类的负荷
