1. 纵轴暂态电抗x′d

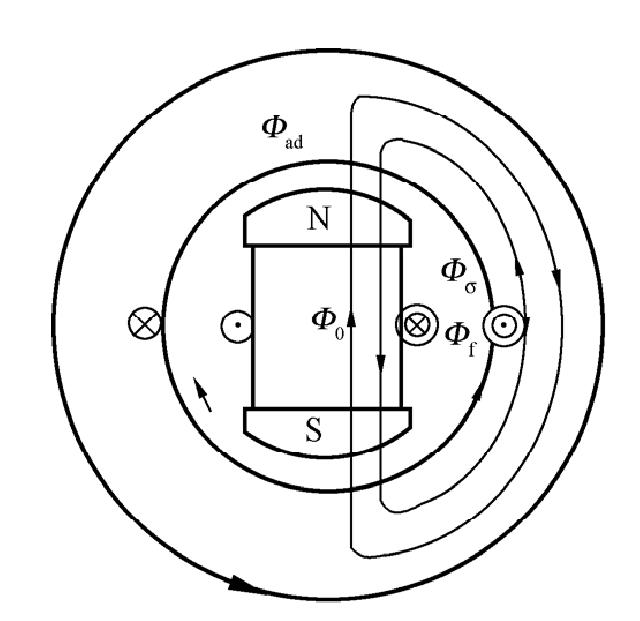

三相稳态短路时，端电压U 等于零，电枢反应为纯去磁作用。如不计电枢电阻和漏磁通的影响，由定子电流所产生的电枢反应磁通Φad 与由转子电流所产生的磁通Φ0，大小相等，方向相反。电枢反应的磁通所经的路线如图1-8(a)所示。图中Φ0 为直流励磁电流所激励的转子磁通，Φad 为电枢反应磁通，Φσ 和Φf 分别为定子绕组和转子绕组的漏磁通。稳态短路时，电枢反应磁通将穿过转子铁芯而闭合，所遇到的磁阻较小，定子电流所遇到的电抗便为数值较大的同步电抗Xd。图1-8 (b)为三相突然短路初瞬时的情形。设发生短路前发电机为空负荷，故转子绕组只键链磁通Φ0 和Φf。短路发生瞬间 ...... （共1875字） [阅读本文]>>
电力设备继电保护技术发电机主要由定子和转子两部分构成。在定子与转子间留有适当的间隙，通常将该间隙称为气隙。极对数为1的三相交流同步发电机的结构示意图如图1-1所示。在定子铁芯上设置有槽，每个定子槽分上槽和下槽，上槽及下槽中
电力设备继电保护技术转子磁场旋转时，每转过一对磁极，定子绕组中的电动势便历经一个周期。因此，定子绕组中电动势的频率可由每秒钟转过磁极的极对数来表示。设同步发电机的极对数(即一个N，一个S)为p，每分钟的转速为n，则频率为转
电力设备继电保护技术发电机空负荷特性是指发电机以额定转速空负荷运行时其电动势E0与励磁电流I1之间的关系曲线。当发电机处于空负荷运行状态，其端电压U就等于电动势E0，因此该曲线也就是空负荷时端电压与励磁电流的关系曲线。电动
电力设备继电保护技术所谓短路特性，是指发电机在额定转速下，定子三相绕组短路时，定子稳态短路电流I与励磁电流I1的关系曲线，即I=f(I1)，如图1-3所示。图1-3短路特性曲线在做短路特性试验时，要先将发电机三相绕组的出线
电力设备继电保护技术负荷特性是当转速、定子电流为额定值，功率因数cosφ为常数时，发电机电压与励磁电流之间的关系，即U=f(I1)。如图1-4所示为不同功率因数时的负荷特性曲线。当cosφ值不同，即可得到不同负荷种类的负荷
