自然功率是电压和输电线路单位长度阻抗和导纳的函数，线路输送的自然功率与输电线路长度无关。由于线路电容产生的无功和线路电抗的无功损耗均是输电线路长度的函数，即输电线路长度增加，电抗的无功损耗和电容产生的无功都增加，反之亦然。特高压与超高压交流的传输功率与无功关系的变化规律是一样的。
图2-6 列出了长度为161km、不同电压等级输电线路的传输功率与线路电抗消耗的无功和电容产生的无功差(净无功功率)的关系。

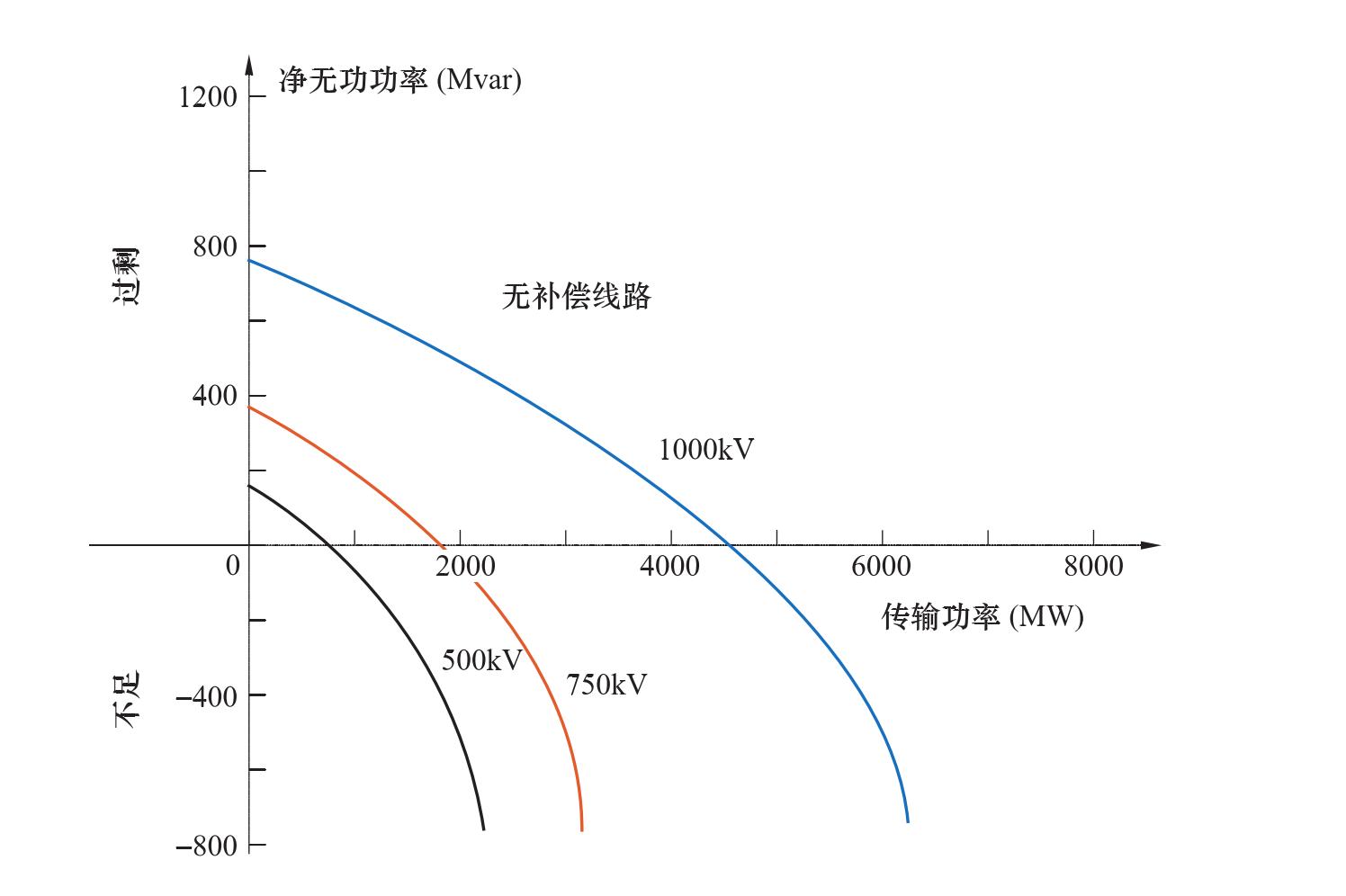

图2-6 净无功功率与传输功率的关系
从图2-6 可以看出，1000kV 交流输电线路电容产生的无功比500、750kV 大得多。因此，特高压交流输电的电压无功调节难度要比超高 ...... （共1011字） [阅读本文]>>
