1. 输电线路的功率损耗
从式(2-41)可以看出，线路的有功损耗与输送的有功和无功的平方成正比，与电压平方成反比。因此，在输送相同功率的情况下，提高输电线路电压能显著减少线路有功损耗;减少线路的无功传输，可大大减少线路有功和无功损耗，提高线路运行的经济性，减少受端并联无功补偿投资。
从式(2-42)可以看出，线路的等效电容产生的无功功率与电压平方成正比。1000kV 特高压交流输电线路单位长度电纳约为500kV 的1.1 倍，因此1000kV 特高压交流输电线路电容产生的无功功率约为500kV 线路的4.4 倍。

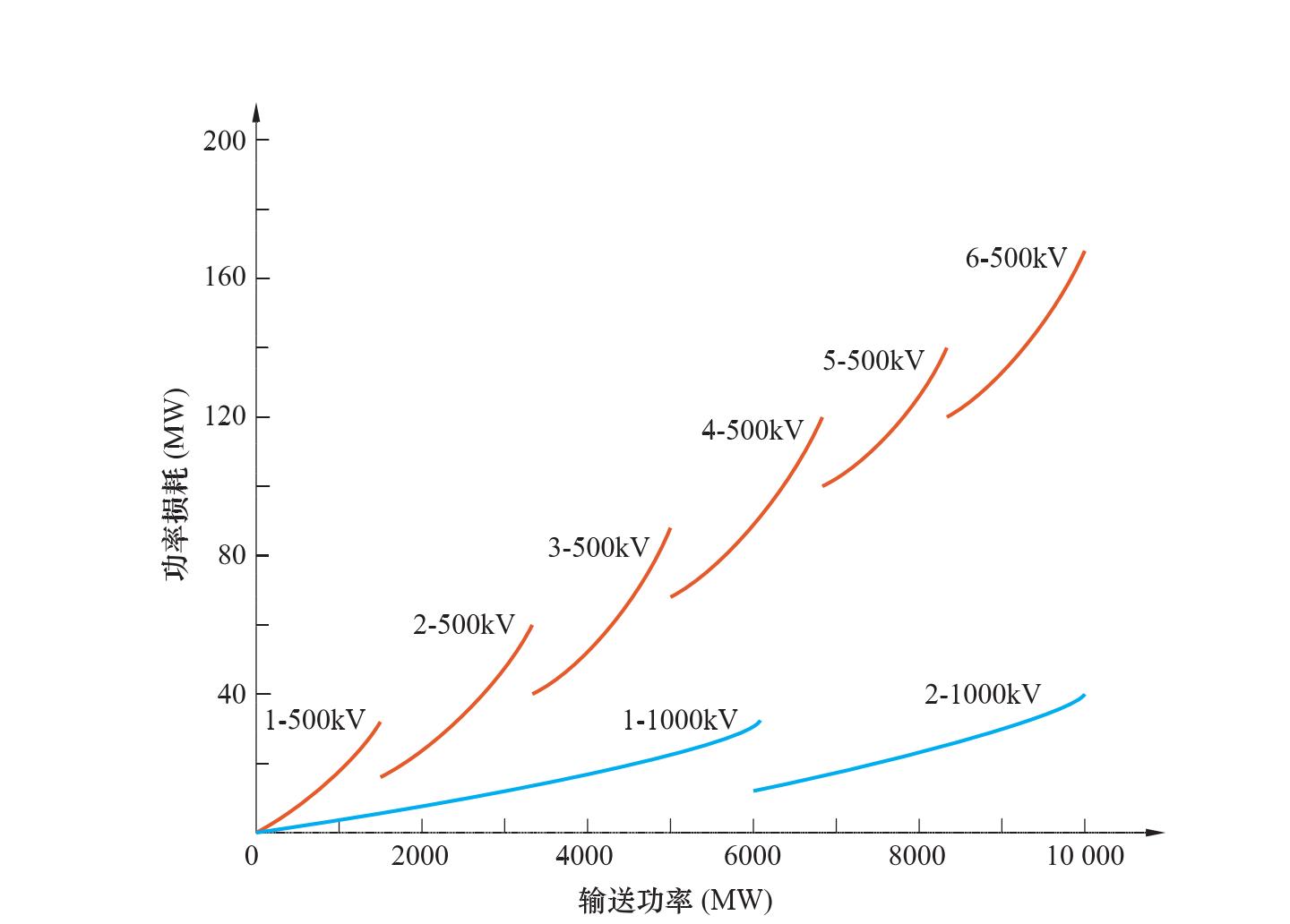

2. 超/特高压输电线路功率损耗比较
输电线路的电阻功率损耗与流过输电线路的电流平方成正比 ...... （共1617字） [阅读本文]>>
