(1) 单母或单母分段接线。接在冷备用母线上的线路断路器、母分断路器、主变断路器、直配变、所用变、接地变、电容 (抗) 器等均为冷备用; 母分隔离开关均在断开位置，母线压变、母线避雷器在运行状态 (图4-14以Ⅰ段母线冷备用为例)。
(2) 双母线接线。接在该母线上运行 (热备用) 的线路断路器、主变断路器、旁路断路器均倒至另一母线运行 (热备用)，母联断路器冷备用，母线压变、母线避雷器在运行状态 (图4-15以正母冷备用为例)。

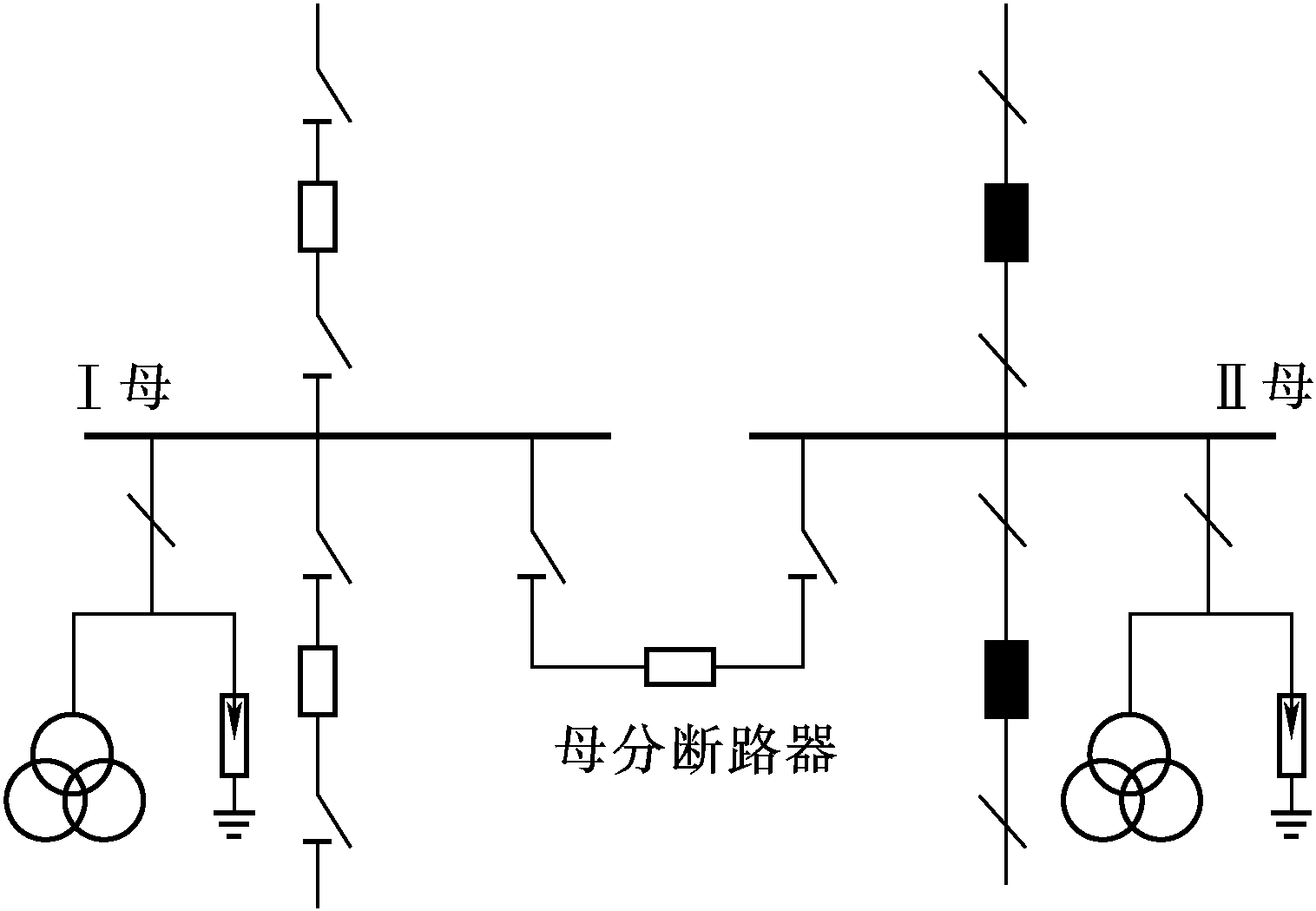

图4-14 单母分段 (Ⅰ段母线冷备用)
▭—分闸断路器; ▬—合闸断路器;
—合闸隔离开关;—分闸隔离开关
图4-15 双母接线 (正母冷备用)
▭—分闸断路器; ▬—合闸断路器;
—合 ...... （共552字） [阅读本文]>>
