第二节 现场布置
分类：架空送电线路铁塔组立工程664字
某220kV线路的铁塔外形尺寸见图4-8，其技术特性见表4-1。
座腿式人字抱杆整立酒杯型铁塔现场布置示意见图4-9。
(a)
(b)
(c)

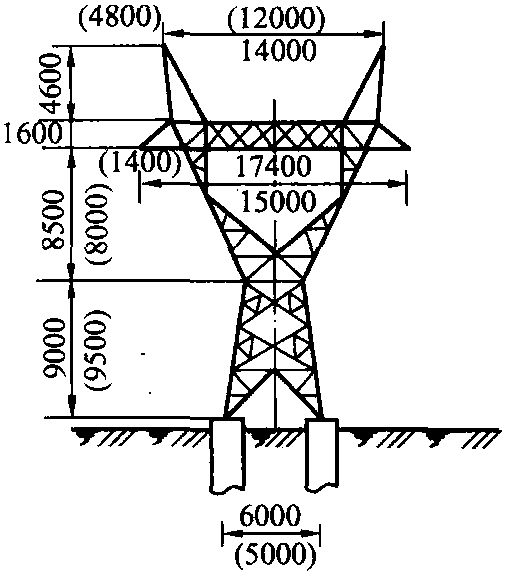

图4-8 某220kV线路铁塔外形尺寸
(a) J (A)型塔; (b) H型塔; (c) Z型塔
表4-1 某220kV线路铁塔的技术特性
技术特性塔 型Z-17.7Z-23.7H-17.7H-23.7A5°J30°J60°呼称高 (m)17.723.717.723.717.517.517.5铁塔全高(m)21.427.428.434.423.723.723.7铁塔质量(kg)3582487742125269571667368035重心高度 (m)11.9114.6414.1716.2511.2411.8411.85铁塔根开(m)3.6454.5563.7004.6385.0005.5006.000地脚螺栓根开(mm)200200200200240240240
图4-9 座腿式人字抱杆整立酒杯型铁塔现场布置示意
1—抱杆; 2—吊点绳; 3—总牵引系统; 4—制动绳系统; 5—后方临时拉线;6—两侧临时拉线; 7—绞磨 ...... （共664字） [阅读本文]>>
