电路简述
LCD显示屏采用正电压控制，D300输出显示数据 (SDIN)、时钟 (SCLK)、启动(LCDEN)、复位 (LCDRST) 信号，通过显示屏接口H400及导电胶送至LCD。见图1-59。

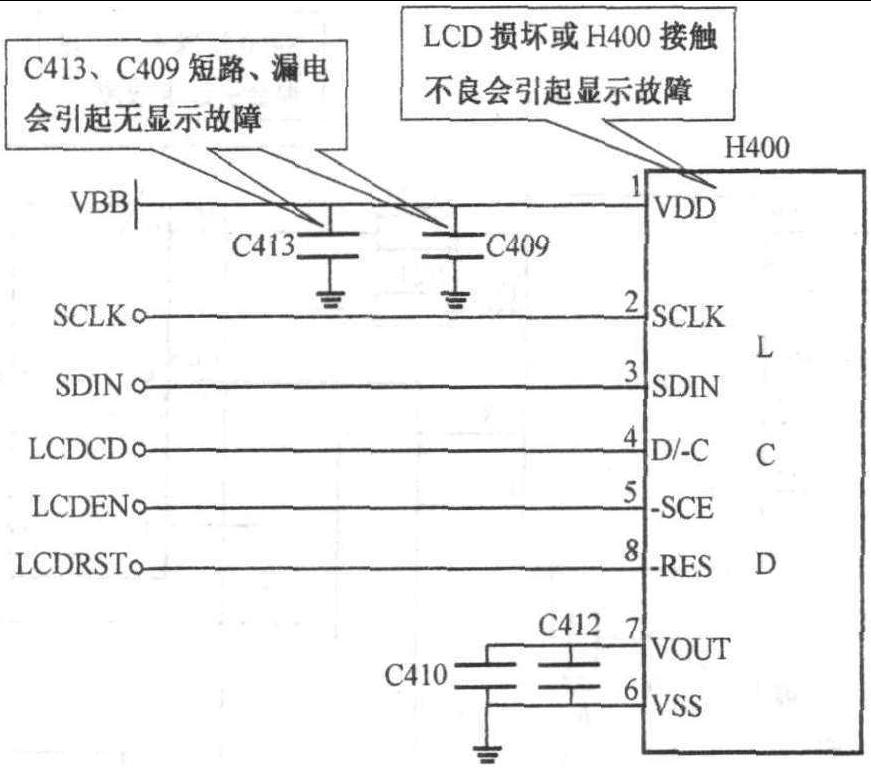

图1-59 LCD显示屏电路图
LCD接口各脚电压值
123456782.8V0V0V2.8V2.8V0V0V2.8V
图1-60 实物对照图
故障排除方法
加焊可能的虚焊部位，清洗LCD接口，更换LCD接口导电胶或LCD显示屏，更换损坏的元器件 ...... （共285字） [阅读本文]>>
