1.4 显示电路故障点排除图解
分类：数码手机维修技术191字
电路简述

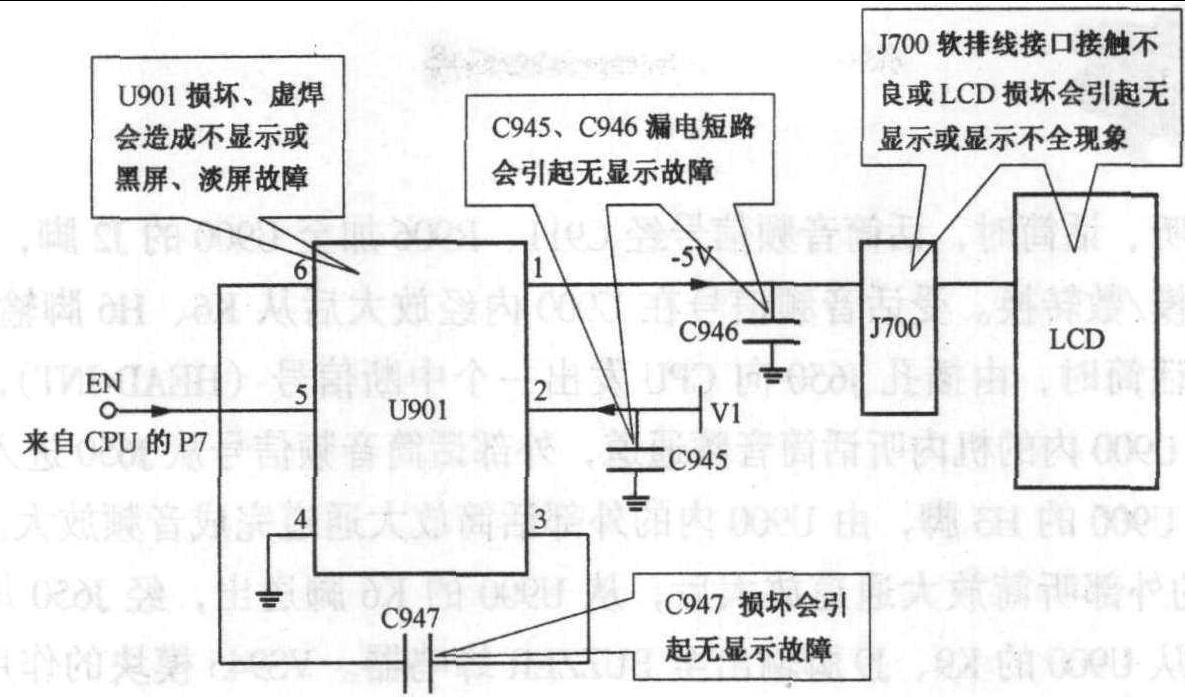

LCD显示电路的供电有V2 (2.75V)和负压(-5V)二项，其中，-5V电压由U901产生，经J700连接器加至LCD显示屏，控制显示对比度。见图2-7。
图2-7 显示屏负压产生电路图
故障排除方法
清洗或加焊LCD显示屏接口，加焊其他可能的虚焊部位，更换LCD显示屏，更换损坏的元器件。
图2-8 实物对照 ...... （共191字） [阅读本文]>>
