电路简述
LCD显示电路由DVCC (2.75V)提供电源，由LCD内部自身产生-8V～+1.3V的阶梯电压(见图中标识)控制LCD的正常显示，LCD的复位信号(LCDRST) 由U27提供，显示数据由CPU通过8位并行总线(D0～D7)传送，选通信号(A0)及读写控制信号(RNW)均由CPU提供。见图2-24。

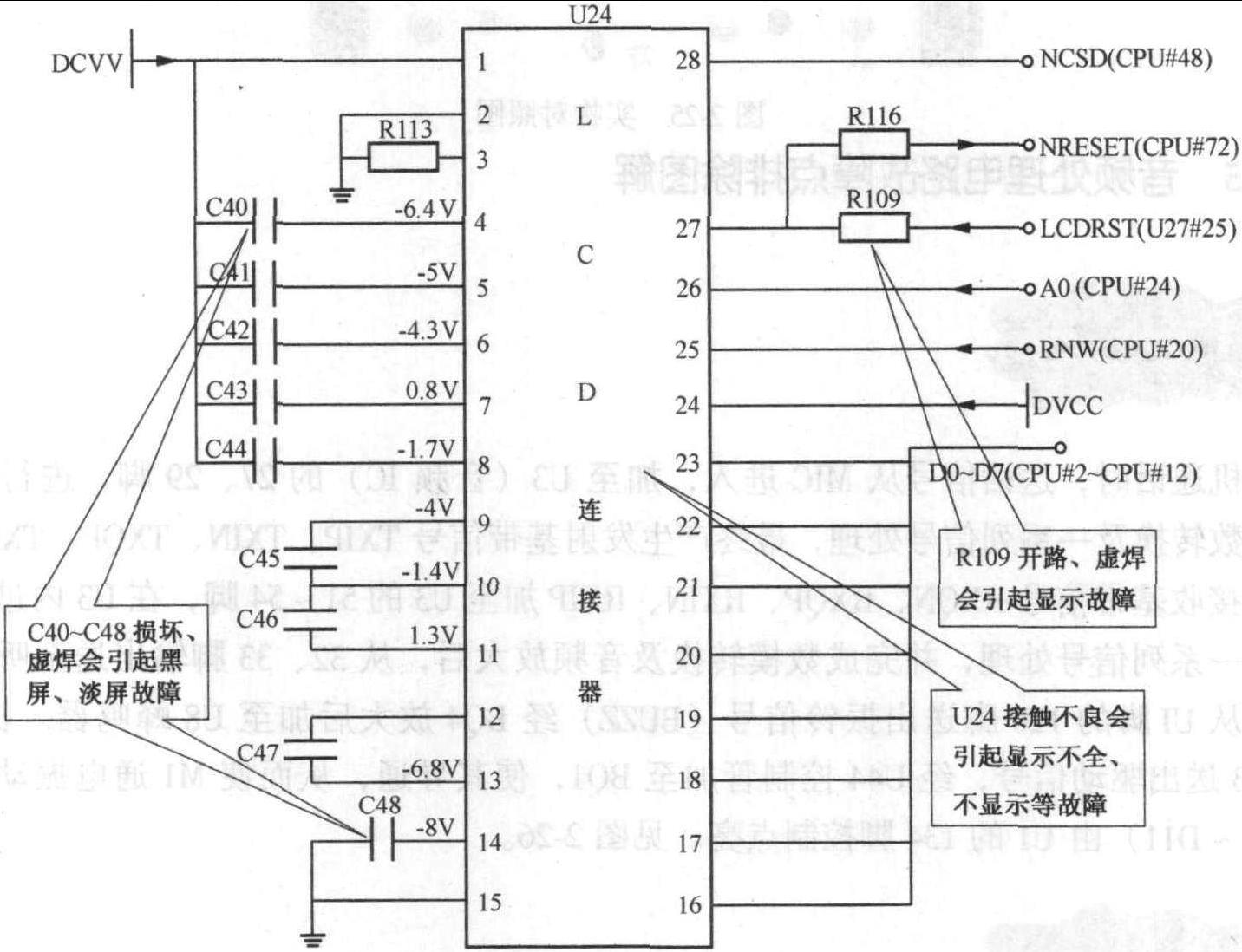

图2-24 LCD显示屏接口电路图
故障排除方法
加焊LCD显示屏接口，更换LCD显示屏，更换损坏的元器件。
图2-25 实物对照 ...... （共254字） [阅读本文]>>
