第三节 防止偏移电压过高的措施
一、采用附加变压器的偏移电压

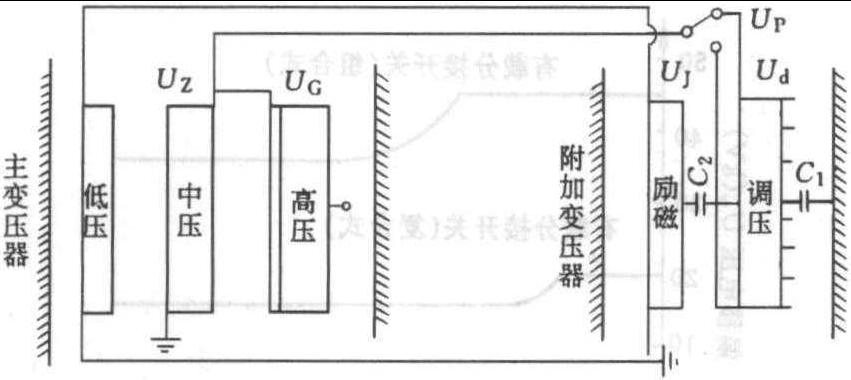

图3-7 采用附加变压器的自耦中压线端有载调压变压器绕组布置图
对图3-7的布置,调压绕组偏移电压可按下式计算
(3-4)
式中 UJ——附加变压器励磁绕组的相电压;C1——调压绕组对地电容;
C2——调压与励磁绕组间的电容。
在附加变压器中,调压绕组的对地电位(UZ+Ud)是由主变压器的中压线端支撑起来的。当K断开时,调压绕组的支撑电压撤去,其偏移电压将接近于励磁电压。因此,在转换选择器被分离的触头间隙上将出现一个很高的电压。在转换选择器触头将要接通之前,其间隙会被击穿,因而产生气泡并使触头有烧伤。
当自耦变压器中压绕组调压时,悬空绕组的电 ...... (共3445字) [阅读本文]>>
