(一)默画接线原理图
判断直入式单相有功电能表的接线方式。
按接线原理图见3-12及图3-13。

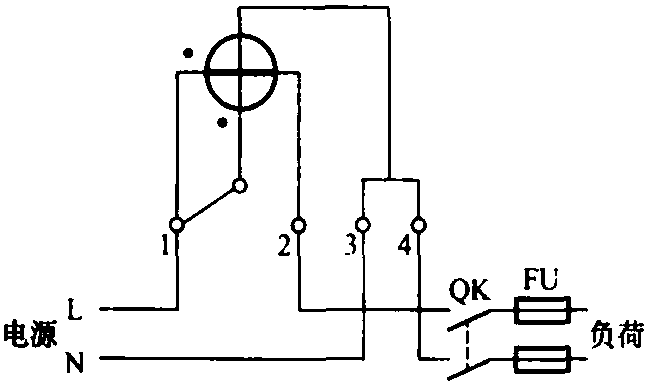

图3-12 跳入式接线图
图3-13 顺入式接线图
直入式单相有功电能表的接线方式有两种： 一种是“跳入式”，一种是“顺入式”。本应在表尾盖的里面示出接线方式。但是如果对此有怀疑或原图不清楚时，应会使用万用表的电阻档测量，以确定该表应采用哪种接线方式。判断的方法是：
(1)这两种表都是(面对电能表)左数第一个接线端是相电流的入端。
(2) 表的电流线圈电阻近似于零。
(3)表的电压线圈电阻近似于1kΩ。
通过测量可知： 凡是某端子和左数第一端子之间的电阻近似于零时，则这两个端子内部接的一定是电流 ...... （共643字） [阅读本文]>>
