(一) 默画接线原理图

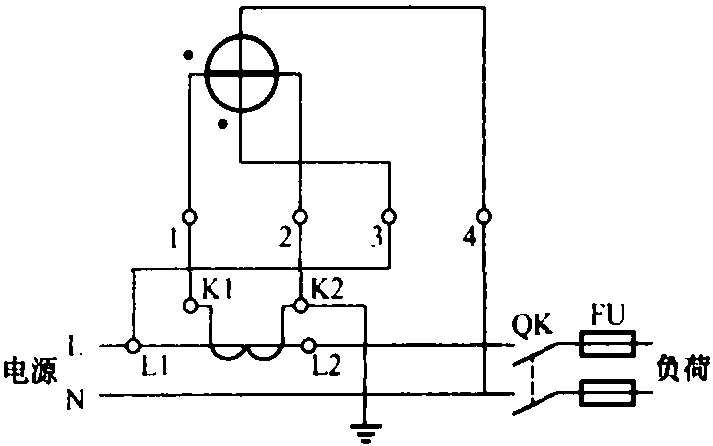

接线原理图见图3-14。
图3-14 经电流互感器接线的单相有功电能表
(二) 实际接线(参考《图解》的相关部分)
(三)要求
(1) 电能表额定电流和额定电压选用正确。
(2) 电流互感器应选用正确; 极性要用对。
(3)一次线路所使用的导线，其截面应满足负荷电流的需要。
(4)接表的二次线应选用正确。
提示：
(1) 电能表要使用额定电流为5A的或3 (6)A的; 额定电压应与电源电压相适应。
(2) 电流互感器应使用线圈式的，其一次额定电流应等于或略大于一次负荷的计算电流。电流互感器的极性要用对。
(3)二次线要使用绝缘铜线，其最小截面应不小于： 电压回路(接电能表3，4端子的线)1.5mm2; 电流回路(接电能 ...... （共555字） [阅读本文]>>
