(一)默画接线原理图
接线原理图见图3-15。

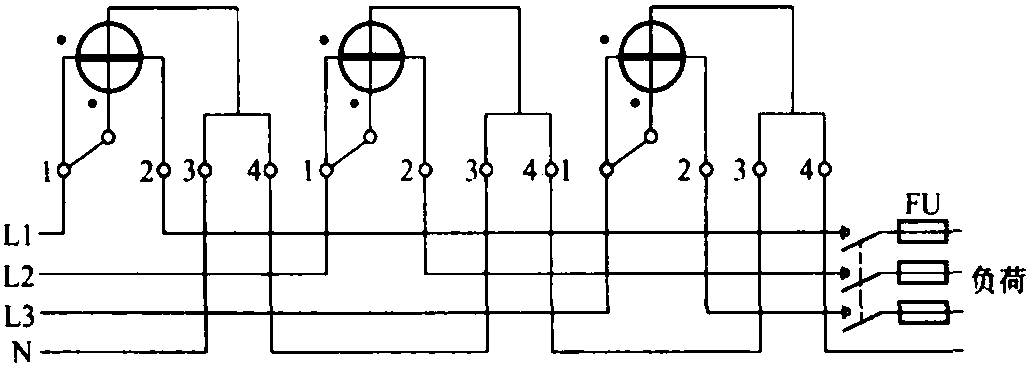

图3-15 三只单相有功电能表计量三相四线有功电能的接线原理图
(二) 实际接线(参考《图解》的相关部分)
(三) 要求
(1)根据给定的负荷电流，选用电能表应合理。
(2)导线截面选用恰当;绝缘外皮剥切长度合适;压接牢固。
(3)应一次接线正确 (即： 不应返工)。
提示： 电能表的额定电压应与电源电压相适应; 电能表的额定电流应满足负荷电流的需要，但不得小于2.5mm2的绝缘铜线。表外线不得有接头。
示例： 负荷的计算电流为38A，可选用额定电压为220V、额定电流为40A的电能表，或30 (60) A的亦可; 在无增容可能的条件下，用20 (40) A甚至10 (40) A均可。明敷设时，用6mm2的绝缘 ...... （共420字） [阅读本文]>>
